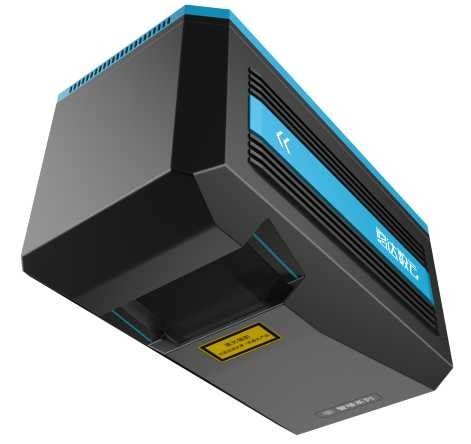

경량 고주파 UAV LiDAR 시스템 PM-1500 100-2000Khz

고주파 2백만 포인트/초 고정밀 5mm@50m 경량 4.4kg UAV LiDAR 시스템 PM-1500, 범위 1500m

PM-1500 UAV LiDAR 시스템은 차세대 핵심 기술 프레임워크를 기반으로 하며 높은 포인트 주파수, 높은 라인 주파수, 고정밀 및 고집적도를 갖춘 새로 출시된 국내 공중 LiDAR입니다.다중 에코 기술이 적용된 레이저 스캐너의 핵심 구성 요소는 무한 하이 클라우드 기술 유한 회사에서 독자적으로 개발했습니다.전체 시스템은 고정밀 관성 항법 모듈 및 항공 측량 카메라와 같은 모듈을 통합합니다.혁신적으로 최적화된 구조로 PM-1500 UAV LiDAR 시스템의 무게는 4.4kg에 불과합니다.PM-1500은 다중 로터 UAV, VTOL 고정익 UAV, 소형 항공기 및 헬리콥터와 같은 다양한 캐리어에 장착할 수 있습니다.

독립적인 지적 재산권의 시간 동기화 기술과 통합 다중 센서 통합 기술의 지원을 받아 3D 레이저 포인트 클라우드 및 POS 데이터를 동기적으로 획득하고 DSM, DEM 및 DOM을 신속하게 생성하고 완전한 데이터 세트를 통해 DLG 및 3D 모델을 생성할 수 있습니다. 처리 및 응용 소프트웨어.

기본 측량 및 매핑, 디지털 3D 모델링, 지형 측량 및 매핑, 지적 측량, 교통 측량, 전력선 검사, 산림 조사, 재해 모니터링 등 다양한 분야에서 널리 적용됩니다.

PM-1500 사양

PM-1500의 특징

• 장거리: 1500m@60% 반사율.초장거리 측정을 통해 시스템은 더 높은 비행 고도와 더 빠른 속도로 비행 플랫폼을 운반하고 더 넓은 비행 벨트를 설정하며 동시에 더 많은 포인트 클라우드 데이터를 수집할 수 있어 포인트 클라우드 획득 효율성이 크게 향상됩니다.
• 높은 정밀도: 범위 정확도=5mm@50m, 시스템 정확도< 5cm.정확도는다양한 고정밀 응용 시나리오를 충족합니다.
• 고주파: 초당 최대 200만 포인트.포인트 클라우드 데이터는 더욱 정교해지고 조사 지역의 지형을 보다 정확하게 반영할 수 있습니다.
• 통합: PM-1500 UAV LiDAR 시스템의 전체 구조가 혁신적으로 최적화되었습니다.레이저 스캐너, GPS, IMU 및 항공 측량 카메라 등과 같은 센서를 고도로 통합합니다.

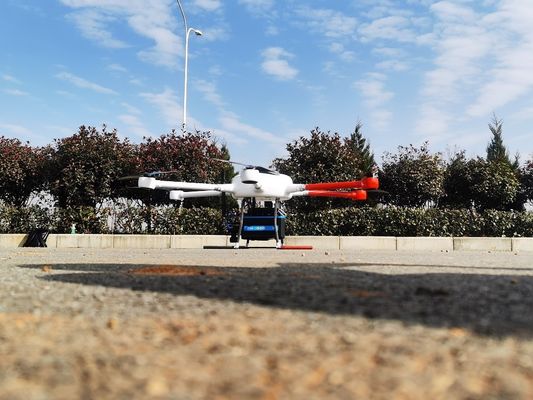

• 경량: 4.4kg.개인이 쉽게 휴대할 수 있습니다.VTOL 고정익 UAV, 멀티 로터 UAV 및 헬리콥터와 같은 다중 플랫폼에 적합합니다.
• 다중 에코: 4배 에코.PM-1500 UAV LiDAR 시스템은 멀티 에코 기술을 적용합니다.시스템의 레이저 스캐닝 센서는 레이저 펄스를 방출하여 식생 틈을 관통하고 지면에 도달하여 식생 아래의 지형 정보를 얻습니다.
• 비용 효율성: Hi-Cloud가 독자적으로 개발한 고정밀 UAV LiDAR 플래그십 시스템.상당히 비용 효율적이며 안정적인 성능을 제공합니다.

PM-1500의 응용 프로젝트

1. 3D 도시 모델 프로젝트: 3D 모델을 통해 건물 높이를 구하고, 사선 이미지와 지상 사진을 통해 건물 정보를 얻은 다음 건물 정보 데이터베이스를 구축합니다.

2. 지형 매핑 프로젝트:

• 점 밀도 요구 사항은 16pt/m²보다 우수합니다.
• 수평/수직 정확도 요구 사항: ≤5cm, 1:500 지형 측량 및 매핑 요구 사항을 충족합니다.

3. 500kV DC 송전선로 프로젝트 검사: 프로젝트의 검사된 라인은 500kV DC 송전선로 부분으로 3개의 베이스 타워와 2개의 간격을 포함하고 총 길이가 약 0.8km입니다.
