3D 레이저 스캐닝 기술의 선두주자 하이클라우드.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Hi-Cloud |
| 인증: | ISO, others upon the requests |
| 모델 번호: | ARS-1000L UAV LiDAR 시스템 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 운송 케이스 |
| 배달 시간: | 10일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 10 세트/월 |
| 측정 범위: | 5m ~ 1350m | 정확성: | 15mm@150m |
|---|---|---|---|
| 시야: | 0~330°(60°~90°공중 모드) | 스캔 주파수: | 10~200 스캔/초 |
| 각도 해상도: | 0.001° | 카메라 해상도: | ≥42.4MP |
| 레이저 클래스: | 클래스 1(눈 안전) | 작동 온도: | -10℃~+40℃ |
| 강조하다: | 15mm @ 150m UAV LiDAR 센서,UAV LiDAR 센서 시스템,지형 매핑용 UAV LiDAR |
||
15mm@150m 장거리 1350m UAV LiDAR 시스템의 고정밀 초당 750000포인트의 고주파수 ARS-1000L

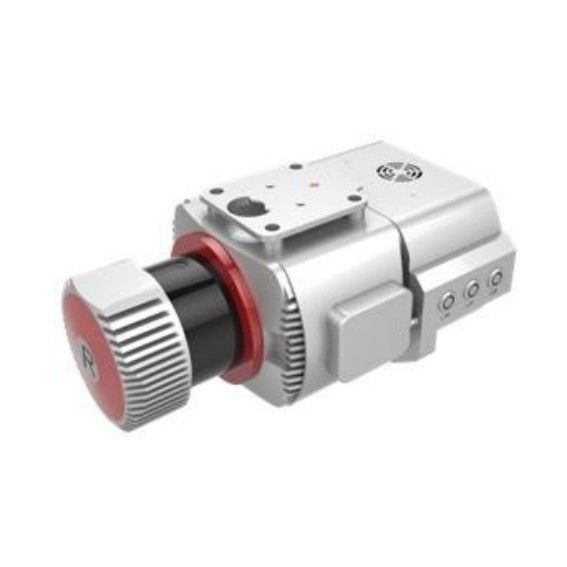

무한 Hi-Cloud Technology Co., Ltd에서 개발 및 구축한 ARS-1000L UAV LiDAR 시스템은 높은 수준의 통합이 가능한 Riegl LiDAR 기반 시스템입니다.고정밀 레이저, 고화질 카메라, GPS, MEMS 관성 항법 및 저장 제어 장치와 같은 센서를 통합하고 3D 레이저 포인트 클라우드, POS 데이터 및 이미지 데이터를 동시에 획득합니다.

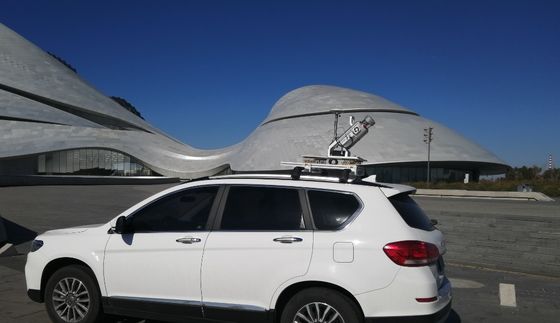

시스템은 경량, 편리한 운송 및 결과 처리의 고효율의 장점이 있습니다.그것은 다중 플랫폼 시스템이며 일반적으로 UAV를 캐리어로 사용합니다.또한 차량 탑재 또는 배낭 모드와 같은 다른 모드를 채택하여 다양한 애플리케이션 시나리오에서 작업을 완료할 수 있습니다.따라서이 시스템은 비상 매핑, 지형 매핑, 전력선 검사, 고속도로 측량, 해안 암초 조사, 굴착 및 충전량 계산, 고고학 조사 및 매핑 및 기타 분야에서 널리 사용됩니다.
ARS-1000L UAV LiDAR 시스템의 장점
NS.장거리 - LiDAR 시스템의 최대 범위는 1350m@60%입니다.측정 범위가 길면 장비의 획득 효율성이 향상되고 동시에 더 많은 포인트 클라우드 데이터를 수집할 수 있습니다.
ii.고정밀 - 측정 범위 150m에서 측정 정확도가 15mm보다 우수합니다.시스템의 절대 정확도는 대부분의 응용 시나리오의 요구 사항을 충족하는 5cm보다 우수합니다.
iii.고주파 -- 시스템의 레이저 방출 주파수는 750000 포인트/초입니다.그것은 조사 지역의 지형을 더 잘 반영하고 더 미세한 포인트 클라우드 데이터를 얻을 수 있습니다.또한 고주파 LiDAR 장비에는 더 빠른 순항 속도를 가진 UAV를 장착할 수 있다.
iv.고집적 - 시스템은 3D 레이저 스캐너, POS 모듈 및 팬을 하드웨어 아키텍처에 통합하며 전체 무게는 4.5kg 미만입니다.
v. 다중 플랫폼 -- 주류 다중 회전자 UAV 및 VTOL 고정 날개 UAV에 적합하며 작동을 위해 차량 및 배낭 플랫폼에 장착할 수도 있습니다.시스템에는 운영 현장에서의 신속한 설치 및 배포를 충족시키기 위해 해당 설치 펌웨어가 장착되어 있습니다.
vi.높은 안전성 -- 시스템은 높은 안정성과 신뢰성을 가지고 있습니다.이 시스템은 또한 특정 물리적 보호를 제공하기 위해 독점적인 경량 충돌 방지 보호 슬리브를 제공하며 손실 방지 모듈은 선택 사항입니다.
ARS-1000L UAV LiDAR 시스템의 매개변수
최대 측정 범위: 1350m @60%
최소 측정 범위: 5m
범위 정확도: 15mm @150m
반복 정확도: 10mm @150m
최대유효 포인트 빈도: 750000 포인트/초
조정용 레이저 기어: 6단계
최대 수신 에코 수: 4~15
FoV(선택 가능): 0~330° <60°~90°공중 모드>
스캔 주파수(선택 가능): 10~200 스캔/초
각 해상도: 0.001°
위치 정확도(후처리): 수평 0.01m/고도 0.02m
방향 정확도(후처리): 방향 0.010°/피치/롤 0.005°
카메라 해상도: ≥42.4MP
카메라 무게: <500g
절대 정확도: 수평 <5cm/수직 <5cm
무게: 4.5kg
스토리지: 1TB SSD
입력 전압: 20~30V
전력 소비: <75W
작동 온도: -10℃~+40℃
저장 환경: -20℃~+50℃, 습도 < 85%
레이저 등급: Class1(눈 안전)
ARS-1000L UAV LiDAR 시스템 적용사업
산간지역 풍력발전단지 조사
프로젝트 개요
조사지역은 주로 산악지형이다.풍력발전단지 측량지역의 평균 고도가 높고, 측정지역 일부 지역의 고도강하가 300미터를 넘는다.전체 풍력 발전 단지의 면적은 약 12제곱킬로미터입니다.식생은 아열대 상록활엽수림으로 식생 피복율이 크고 종류도 다양하다.
프로젝트 어려움
조사 지역의 지형이 복잡하고 고도차가 크며 교통이 불편하고 기후 환경이 나쁩니다.조사지역에는 높이 100m가 넘는 풍력발전기가 여러 대 있어 경로 설계가 어렵다.시야가 심각하게 차단되어 이륙 지점을 찾기가 어렵습니다.
해결책
이 프로젝트는 ARS-1000L 공중 레이저 측정 시스템을 채택합니다.총 7번의 출격을 위해 전체 조사 지역에서 3개의 이착륙 지점을 선택합니다.
