다중 플랫폼 고집적 UAV LiDAR 시스템 ARS-1000 920m 거리 스캐닝

장거리 920m 및 15mm@150m 정확도의 다중 플랫폼 고집적 UAV LiDAR 시스템 ARS-1000

ARS-1000 UAV LiDAR 시스템은 고정밀 레이저, 고화질 카메라, GPS, MEMS 관성 항법 및 저장 제어 장치와 같은 센서를 통합합니다.Hi-Cloud에서 개발 및 구축한 Riegl LiDAR 기반 시스템으로 3D 레이저 포인트 클라우드, POS 데이터 및 이미지 데이터를 동시에 얻을 수 있습니다.장비된 데이터 처리 및 응용 소프트웨어를 통해 기지국 무료 작동 모드를 지원하고 DSM, DEM, DOM 및 DLG와 같은 결과를 빠르게 생성합니다.

경량, 편리한 운송 및 결과 처리의 고효율의 장점을 기반으로 시스템은 비상 매핑, 지형 매핑, 전력선 검사, 고속도로 측량, 해안 암초 측량, 굴착 및 채우기 계산과 같은 응용 분야에서 널리 사용됩니다. 고고학 조사 및 매핑 등.

ARS-1000 UAV LiDAR 시스템 사양

• 최대 측정 범위: 920m @60%
• 최소 측정 범위: 5m
• 범위 정확도: 15mm @150m
• 반복 정확도: 10mm @150m
• 최대유효 포인트 빈도: 500000 포인트/초
• 조정용 레이저 기어: 6단계
• 최대 수신 에코 수: 4~15
• FoV(선택 가능): 0~330°(60°~90°공중 모드)
• 스캔 주파수(선택 가능): 10~200 스캔/초
• 각 해상도: 0.001°

• 위치 정확도(후처리): 수평 0.01m / 표고 0.02m
• Orientation Accuracy(후처리): Heading 0.010° ​​/ Pitch/Roll 0.005°

• 카메라 해상도: ≥42.4MP
• 카메라 무게: <500g

• 레이저 등급: Class1(눈 안전)
• 절대 정확도: 수평 <5cm / 수직 <5cm
• 무게: 4.5kg
• 스토리지: 1TB SSD
• 입력 전압: 20~30V
• 전력 소비: <75W
• 작동 온도: -10℃~+40℃
• 보관 환경: -20℃~+50℃ / 습도 < 85%

ARS-1000 UAV LiDAR 시스템의 주요 장점

• ARS-1000 UAV LiDAR 시스템은 3D 레이저 스캐닝 센서, 관성 항법 시스템 및 GPS를 플랫폼 아키텍처에 통합하는 통합 하드웨어 플랫폼 아키텍처를 채택합니다.부피와 무게가 작아 장비를 쉽게 운반하고 설치할 수 있습니다.
• 임베디드 통합 플랫폼은 시스템을 더욱 강력하고 안정적으로 만들고 시스템 정확도를 향상시킵니다.
• 이동 단말기의 무선 제어 모드를 사용하면 시스템의 작동 상태를 원격으로 모니터링할 수 있으므로 운영자는 언제든지 작동 상황을 알 수 있습니다.

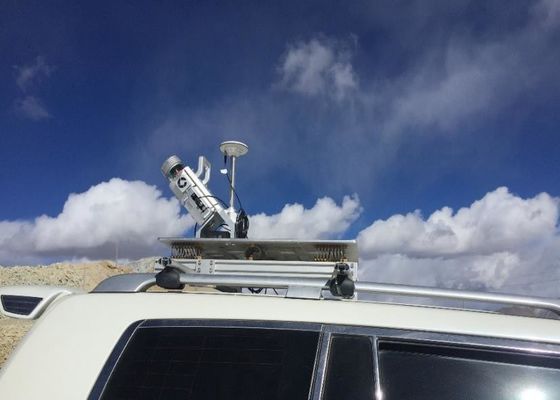

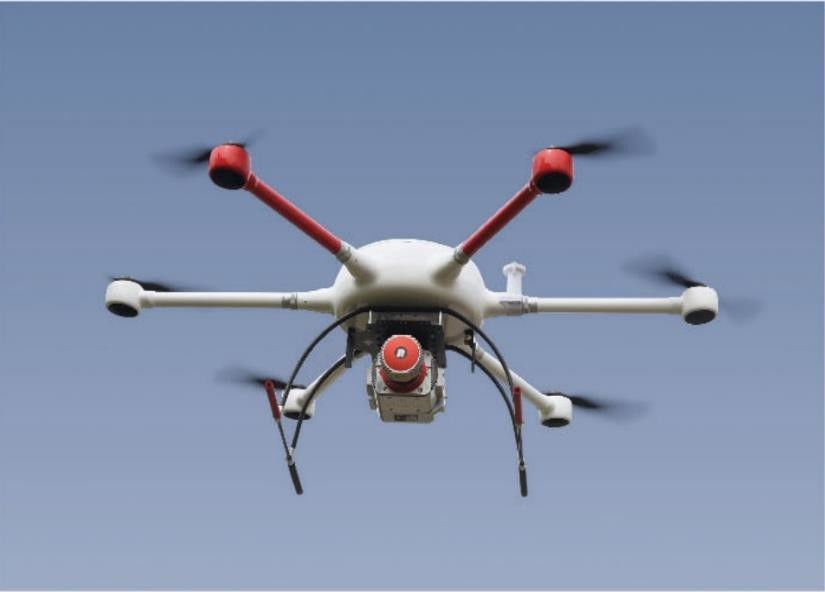

• 이 시스템은 다중 로터 UAV 및 VTOL 고정 날개 UAV와 같은 다양한 캐리어 플랫폼에 적응할 수 있습니다.또한 차량 탑재, 백팩 모드 등 다양한 운용 모드에 적응할 수 있다.
• 지상 물체의 반사율이 60%인 조건에서 시스템은 최대 920m의 측정 범위를 가질 수 있습니다.공중 플랫폼을 예로 들면 거리가 높을수록 UAV가 더 높이 올라갈 수 있고 측정 영역이 더 커지고 더 많은 포인트 클라우드 데이터가 수집됩니다.

ARS-1000 UAV LiDAR 시스템 고속도로 측량 프로젝트

프로젝트 개요:

조사지역의 지형이 복잡하고 식생이 무성하며 고도차가 크다.총 길이가 약 60km인 두 개의 고속도로를 측정해야 합니다.

프로젝트 요구 사항 및 어려움:

관련 표준, 기술 사양 및 절차에 따라 도로의 중앙선 양쪽에서 100미터(대역폭 200미터)의 수직 및 수평 단면 측정을 담당하고 출력 결과는 1에 따라야 합니다. :500 매핑 요구 사항.

높은 산, 거친 도로, 무성한 초목 및 고속도로의 밀집된 교통으로 인해 현장 조사 작업은 위험합니다.

프로젝트 솔루션:

프로젝트의 특정 상황에 따라 ARS-1000 시스템을 채택하여 상대 고도 200m에 따라 도로를 따라 비행 데이터를 수집합니다.
