3D 레이저 스캐닝 기술의 선두주자 하이클라우드.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Hi-Cloud |
| 인증: | ISO, others upon the requests |
| 모델 번호: | PM-1500 공중 LiDAR 조사 시스템 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 운송 케이스 |
| 배달 시간: | 20-30 작업 일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 15 세트/월 |
| 범위: | 1500m@60% 반사율 | 정확성: | 5mm@50m |
|---|---|---|---|
| 각도 해상도: | 0.001° | 시야: | 75° |
| 홍보: | 100-2000Khz | 웨이브 밴드: | 근적외선(Class 1) |
| 멀티 에코: | 4 번 | 작동 온도: | -40℃~60℃ |
| 강조하다: | 1500m Airborne LiDAR 측량,Multi Echo Airborne LiDAR 측량,Multi Echo LiDAR 수로 측량 |
||

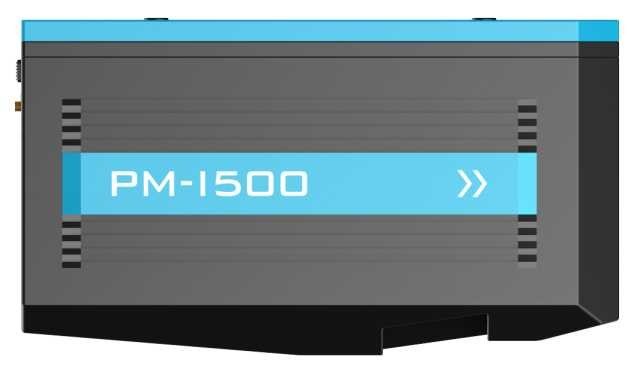

4배 다중 에코 고정밀 5mm@50m 정확도 항공 LiDAR 조사 시스템 PM-1500, 장거리 1500m
차세대 핵심 기술 프레임워크를 기반으로 하는 PM-1500 공중 LiDAR 조사 시스템은 높은 포인트 주파수, 높은 스캔 주파수, 고정밀 및 긴밀하게 통합된 새로 출시된 공중 LiDAR입니다. 시스템의 핵심 구성 요소는 다음을 갖춘 레이저 스캐너입니다. 하이클라우드에서 독자적으로 개발한 멀티 에코 기술 기능.다중 로터 UAV, VTOL 고정익 UAV, 소형 항공기 및 헬리콥터에 적용할 수 있습니다.고정밀 관성 항법 모듈과 항공 측량 카메라를 통합하고 3D 레이저 포인트 클라우드 및 POS 데이터를 동시에 획득하고 DSM, DEM 및 DOM을 신속하게 생성하고 완전한 데이터 처리 및 응용 소프트웨어 세트를 통해 DLG 및 3D 모델을 생성할 수 있습니다.
PM-1500 공중 LiDAR 측량 시스템의 적용 분야
새로운 기본 측량 및 매핑/디지털 3D 모델링/지형 측량 및 매핑/지적 측량/교통 측량/전력선 검사/산림 조사/재해 모니터링 등...
PM-1500 공중 LiDAR 측량 시스템의 주요 장점
NS.통합: PM-1500 공중 LiDAR 측량 시스템은 레이저 스캐너, GPS, IMU 및 항공 측량 카메라 등과 같은 센서를 고도로 통합합니다. 가볍고 설치가 쉽고 VTOL 고정 날개 UAV, 다중 로터 UAV 및 헬리콥터.
ii.경량: PM-1500 공중 LiDAR 측량 시스템의 전체 무게는 4.4kg 미만입니다.UAV 및 기타 액세서리로 작업을 하러 나가더라도 일반 차량에 모두 탑재할 수 있어 매우 편리합니다.
iii.장거리: PM-1500 항공 LiDAR 측량 시스템의 1500미터에 달하는 초장거리 범위는 지형 변동이 큰 환경에서 운영 안전성을 크게 보장하고 포인트 클라우드 획득 효율성을 향상시킵니다.
iv.고주파: PM-1500 공중 LiDAR 측량 시스템의 초당 최대 200만 포인트의 초고주파는 포인트 클라우드 데이터를 더욱 정교하게 만들고 측량 지역의 지형을 진정으로 반영할 수 있습니다.
v. 고정밀: PM-1500 공중 LiDAR 측량 시스템의 범위 정확도는 5mm@50m에 도달할 수 있으며 시스템의 포괄적인 정확도는 5cm보다 우수하여 다양한 고정밀 응용 시나리오를 충족합니다.
vi.다중 반향: PM-1500 공중 LiDAR 측량 시스템은 최대 4개의 반향 신호를 얻을 수 있으며 나무를 관통하고 초목이 울창한 지역에서도 가장 실제적인 지표 정보를 피드백할 수 있습니다.
vii.비용 효율성: PM-1500 공중 LiDAR 측량 시스템은 Hi-Cloud가 독자적으로 개발한 차세대 고정밀 공중 LiDAR 주력 시스템입니다.안정적인 전체 성능으로 상당히 비용 효율적입니다.
PM-1500 공중 LiDAR 측량 시스템의 주요 매개변수
NS.레이저 스캐너
| 아이템 | 지표 | 매개변수 |
| 레이저 스캐너 | 웨이브 밴드 | 근적외선(Class 1) |
| 홍보 | 100-2000Khz | |
| 최대 측정 범위 | 1000m@20% 반사율 | |
| 1500m@60% 반사율 | ||
| 범위 정확도 | 5mm@50m | |
| 각도 해상도 | 0.001° | |
| 스캔 속도 | 40-400 스캔/초 | |
| 시야 | 75° |
ii.카메라 시스템
| 아이템 | 지표 | 매개변수 |
| 카메라 | 카메라 해상도 | 42.4MP |
| 초점 거리 | 28mm |
| 아이템 | 지표 | 매개변수 |
| 포스 시스템 | 위치 정확도(후처리) | 수평 0.01m |
| 표고 0.02m | ||
| 방향 정확도(후처리) | 방향 0.009° | |
| 피치/롤 0.005° |
| 아이템 | 지표 | 매개변수 |
| 시스템 성능 | 치수 | 293×165×164mm |
| 절대 정확도 | 수평 <5cm | |
| 수직 <5cm | ||
| 무게 | 4.4kg | |
| 멀티 에코 | 4 번 | |
| 온도 및 습도 | 가동:-40℃~60℃, 습도 85% | |
| 보관: -45℃~70℃, 습도 85% |
조사 지역은 기복이 적고 최대 높이 차이가 20m인 주로 평평한 지형입니다.조사 지역에는 더 많은 초목과 인구 밀도가 높은 여러 지역이 있는 주요 도로가 있습니다.
정확도 요구 사항:
프로젝트 어려움:

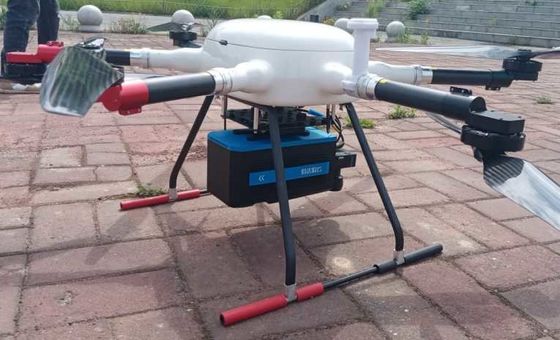

프로젝트에 투자된 주요 장비 및 장비는 PM-1500 공중 LiDAR 측량 시스템, L150 다중 로터 UAV 플랫폼, Hi-Target IRTK2 수신기 및 도시 오프로드 차량입니다.
결과:
