3D 레이저 스캐닝 기술의 선두주자 하이클라우드.

제품 소개공중 LiDAR 조사

고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리

고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리

  • 고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리
  • 고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리
  • 고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리
고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Hi-Cloud
인증: ISO, others upon the requests
모델 번호: ARS-1000L 공중 LiDAR 조사
결제 및 배송 조건:
최소 주문 수량: 1
가격: negotiable
포장 세부 사항: 운송 케이스
배달 시간: 10일
지불 조건: 티/티
공급 능력: 10 세트/월
접촉
상세 제품 설명
측정 범위: 5m ~ 1350m 정확성: 15mm@150m
수신된 에코의 최대 수: 4~15 시야(선택 가능): 0~330°(60°~90°공중 모드)
레이저 클래스: Class1 (눈 안전) 작동 온도: -10℃~+40℃
강조하다:

통합 항공 LiDAR 조사

,

장거리 항공 LiDAR 조사

,

장거리 LiDAR 무인 항공기 조사

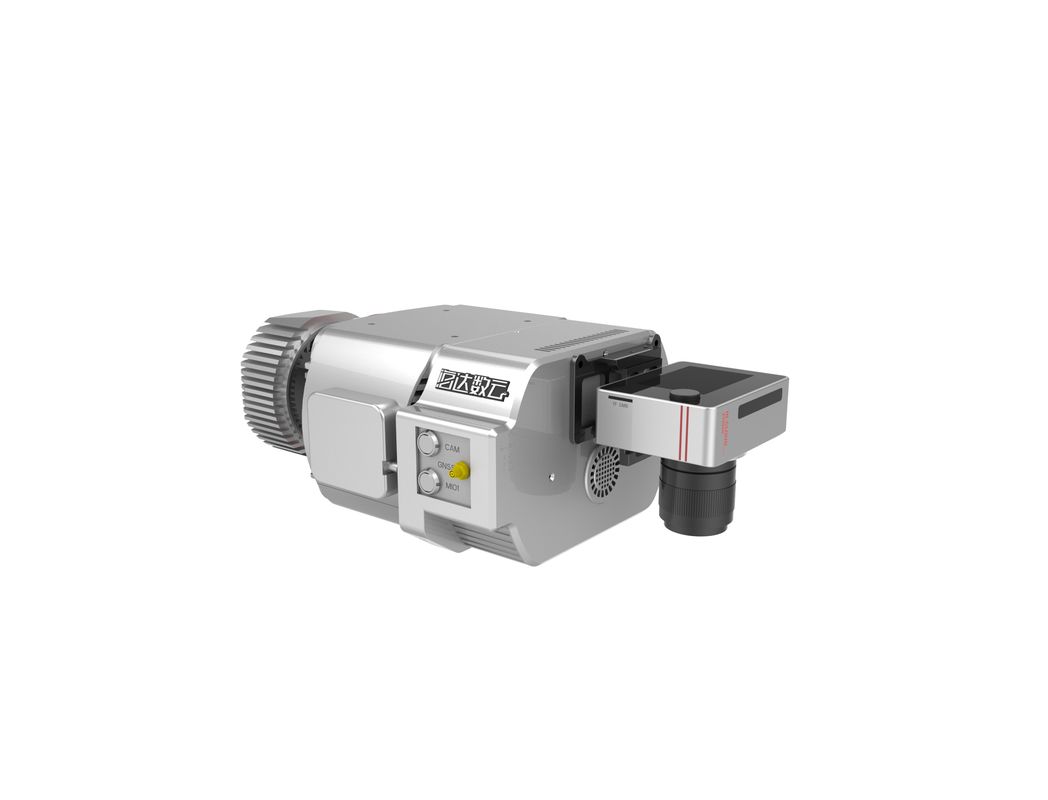

정확도 15mm@150m 및 범위 1350m의 고정밀 고주파 통합 공중 LiDAR 측량 시스템 ARS-1000L



ARS-1000L 공중 LiDAR 측량 시스템은 Riegl LiDAR 기반 시스템이며 UAV 또는 기타 플랫폼을 캐리어로 사용합니다.그것은 무한 하이 클라우드 기술 유한 회사에 의해 개발 및 구축되었습니다. 몇 년 동안의 지속적인 반복 업그레이드 후 시스템 성능이 더 강력하고 볼륨이 더 가볍고 설치가 더 편리하고 작동이 더 간단합니다. 인정되었습니다. 대다수의 사용자에 의해.



고정밀 레이저, 고화질 카메라, GPS, MEMS 관성 항법 및 저장 제어 장치와 같은 센서를 통합합니다.독립적인 지적 재산권의 시간 동기화 기술과 통합 다중 센서 통합 기술의 지원을 받아 3D 레이저 포인트 클라우드, POS 데이터 및 이미지 데이터를 동시에 획득합니다.



ARS-1000L 항공 LiDAR 측량 시스템의 일반적인 적용 시나리오



  • 비상 매핑
  • 지형 매핑
  • 전력선 검사
  • 고속도로 측량
  • 연안 암초 조사
  • 굴착 및 충전량 계산
  • 고고학 조사 및 매핑
  • 등...

ARS-1000L 공중 LiDAR 측량 시스템의 주요 기능



1. 높은 정밀도: 150m의 측정 범위에서 범위 정확도는 15mm보다 낫습니다.시스템의 절대 정확도는 대부분의 응용 시나리오의 요구 사항을 충족하는 5cm보다 우수합니다.



2. 고주파: 시스템의 레이저 방출 주파수는 750000 포인트/초입니다.고주파 LiDAR 장비는 더 빠른 순항 속도를 가진 UAV를 장착할 수 있습니다.동시에 더 많은 데이터를 얻을 수 있어 데이터 수집 효율성이 향상됩니다.



3. 긴 측정 범위: LiDAR 시스템의 최대 범위는 1350m입니다.장거리 측정은 장비의 획득 효율성을 향상시키고 동시에 더 많은 포인트 클라우드 데이터를 수집할 수 있습니다.

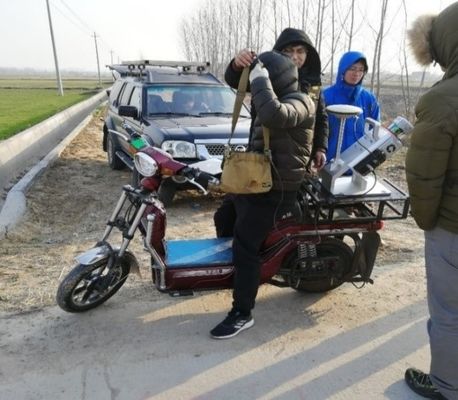

4. 다중 플랫폼: 주류 다중 회전자 UAV 및 VTOL 고정 날개 UAV에 적합할 뿐만 아니라 작동을 위해 차량 및 배낭 플랫폼에 장착할 수도 있습니다.



5. 높은 통합: 3D 레이저 스캐너, POS 모듈 및 팬을 하드웨어 아키텍처에 통합합니다.전체 무게는 4.5kg 미만입니다.



6. 높은 안전성: 랙과 시스템 사이에 간격이 없어 장비의 안정성과 신뢰성을 보장합니다.독점적인 경량 충돌 방지 보호 슬리브를 제공하여 장비를 물리적으로 보호하고 불필요한 손상을 줄입니다.손실 방지 모듈은 선택 사항입니다.



ARS-1000L 공중 LiDAR 측량 시스템의 매개변수 사양



지시자 매개변수 지시자 매개변수
절대 정확도

수평 <5cm

수직 <5cm

최대 측정 범위 1350m @60%
무게 4.5kg 최소 측정 범위 5m
저장 1TB SSD 범위 정확도 15mm @150m
입력 전압 20~30V 반복 정확도 10mm @150m
전력 소비 <75W 최대유효 포인트 빈도 750000 포인트/초
작동 온도 -10℃~+40℃ 시야(선택 가능) 0~330°
60°~90°공중 모드
스토리지 환경 -20℃~+50℃
습도 < 85%
각도 해상도 0.001°
레이저 클래스 클래스1
(눈 안전)
위치 정확도(후처리) 수평 0.01m
표고 0.02m
조정용 레이저 기어 6단계 방향 정확도(후처리) 방향 0.010°
피치/롤 0.005°
수신된 에코의 최대 수 4~15 카메라 해상도 ≥42.4MP
스캔 주파수(선택 가능) 10~200 스캔/초 카메라 무게 <500g




ARS-1000L 공중 LiDAR 측량시스템 적용과제


산간지역 풍력발전단지 조사



조사지역은 주로 산악지형이다.풍력발전단지 측량지역의 평균 고도가 높고, 측정지역 일부 지역의 고도강하가 300미터를 넘는다.전체 풍력 발전 단지의 면적은 약 12제곱킬로미터입니다.식생은 아열대 상록활엽수림으로 식생 피복율이 크고 종류도 다양하다.

조사 지역의 지형이 복잡하고 고도차가 크며 교통이 불편하고 기후 환경이 나쁩니다.조사지역에는 높이 100m가 넘는 풍력발전기가 여러 대 있어 경로 설계가 어렵다.시야가 심각하게 차단되어 이륙 지점을 찾기가 어렵습니다.

이 프로젝트는 ARS-1000L 공중 레이저 측정 시스템을 채택합니다.총 7번의 출격을 위해 전체 조사 지역에서 3개의 이착륙 지점을 선택합니다.

고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리 0

고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리 1

고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리 2고주파 통합 무인 항공기 공중 LiDAR 조사 시스템 ARS-1000L 장거리 3
