3D 레이저 스캐닝 기술의 선두주자 하이클라우드.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Hi-Cloud |
| 인증: | ISO, others upon the requests |
| 모델 번호: | ARS-1000 공수 라이다 시스템 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 운송 케이스 |
| 배달 시간: | 10일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 5 세트/월 |
| 최대 측정 범위: | 920m@60% | 최소 측정 범위: | 5m |
|---|---|---|---|
| 범위 정확도: | 15mm@150m | FoV(공중 모드): | 60°~90° |
| 각도 해상도: | 0.001° | 무게: | 4.5kg |
| 강조하다: | 920m 공수 라이다 시스템,클래스1 공수 라이다 시스템,920m 공수 레이저 스캐너 |
||

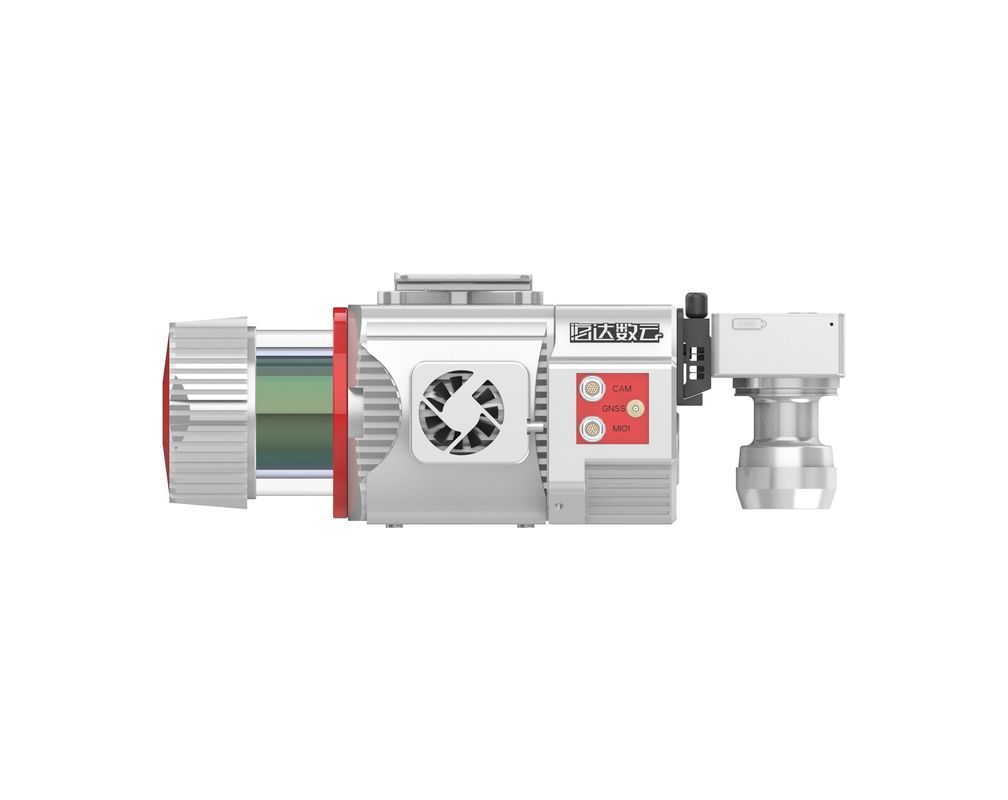

실시간 모니터링 기능을 갖춘 920m 거리 다중 플랫폼 공중 LiDAR 시스템 ARS-1000
ARS-1000 공중 LiDAR 시스템은 무한 하이클라우드 기술 유한 회사에서 개발 및 구축한 Riegl LiDAR 기반 시스템입니다.고정밀 레이저, 고화질 카메라, GPS, MEMS 관성 항법 및 저장 제어 장치와 같은 센서를 통합합니다.독립적인 지적 재산권의 시간 동기화 기술과 통합 다중 센서 통합 기술의 지원을 받아 3D 레이저 포인트 클라우드, POS 데이터 및 이미지 데이터를 동시에 획득합니다.그것은 비상 매핑, 지형 매핑, 전력선 검사, 고속도로 측량, 해안 암초 조사, 굴착 및 채우기 계산, 고고학 조사 및 매핑 및 기타 분야에서 널리 사용됩니다.
ARS-1000 Airborne LiDAR 시스템 사양
| 아이템 | 지시자 | 매개변수 |
| 시스템 성능 | 절대 정확도 |
수평 <5cm 세로 <5cm |
| 무게 | 4.5kg | |
| 저장 | 1TB SSD | |
| 입력 전압 | 20~30V | |
| 전력 소비 | <75W | |
| 작동 온도 | -10℃~+40℃ | |
| 스토리지 환경 | -20℃~+50℃ 습도 < 85% |
|
| 레이저 클래스 | 클래스1 (눈 안전) |
|
| 레이저 스캐너 | 최대 측정 범위 | 920m @60% |
| 최소 측정 범위 | 5m | |
| 범위 정확도 | 15mm @150m | |
| 반복 정확도 | 10mm @150m | |
| 최대유효 포인트 빈도 | 500000 포인트/초 | |
| 조정용 레이저 기어 | 6단계 | |
| 수신된 에코의 최대 수 | 4~15 | |
| 시야(선택 가능) | 0~330° 60°~90°공중 모드 |
|
| 스캔 주파수(선택 가능) | 10~200 스캔/초 | |
| 각도 해상도 | 0.001° | |
| 포스 시스템 | 위치 정확도(후처리) | 수평 0.01m 표고 0.02m |
| 방향 정확도(후처리) | 방향 0.010° 피치/롤 0.005° |
|
| 카메라 시스템 | 카메라 해상도 | ≥42.4MP |
| 카메라 무게 | <500g |
주요 특징
1.ARS-1000 항공 LiDAR 시스템은 3D 레이저 스캐닝 센서, 관성 항법 시스템 및 GPS를 플랫폼 아키텍처에 통합하는 통합 하드웨어 플랫폼 아키텍처를 채택하여 현장에서 각 센서를 조립하는 단계를 제거합니다.
2. 시스템은 시스템 제어 및 데이터 저장을보다 편리하고 빠르게 만드는 새로운 임베디드 플랫폼을 채택합니다.임베디드 통합 플랫폼은 시스템을 더욱 강력하고 안정적으로 만들고 시스템 정확도를 향상시킵니다.
3. 시스템에는 장거리 및 고속 데이터 전송 라디오 방송국이 장착되어 있습니다.프로젝트 요구 사항에 따라 다른 전송 거리를 선택할 수 있습니다.정상적인 연결 상태에서는 속도가 안정적이고 전송이 원활합니다.

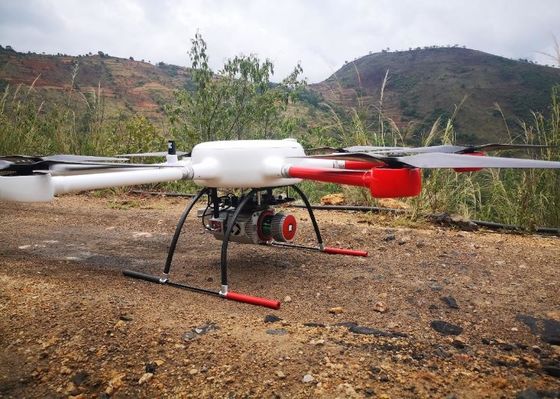

4. 더 작은 부피와 통합된 통합으로 장비는 다중 로터 UAV 및 VTOL 고정 날개 UAV와 같은 다양한 캐리어 플랫폼에 적응할 수 있습니다.또한 차량 탑재, 백팩 등 다양한 운용 모드에 적응한다.
5. 장거리 측정은 LiDAR의 획득 효율을 크게 향상시킵니다.지상 물체의 반사율이 60%인 조건에서 장비의 최대 측정 범위는 920m입니다.
응용 프로젝트
고속도로 측량 프로젝트
조사지역의 지형이 복잡하고 식생이 무성하며 고도차가 크다.총 길이가 약 60km인 두 개의 고속도로를 측정해야 합니다.
관련 표준, 기술 사양 및 절차에 따라 도로의 중앙선 양쪽에서 100미터(대역폭 200미터)의 수직 및 수평 단면 측정을 담당하고 출력 결과는 1에 따라야 합니다. :500 매핑 요구 사항.
높은 산, 거친 도로, 무성한 초목 및 고속도로의 밀집된 교통으로 인해 현장 조사 작업은 위험합니다.
프로젝트의 특정 상황에 따라 ARS-1000 시스템을 채택하여 상대 고도 200m에 따라 도로를 따라 비행 데이터를 수집합니다.
