3D 레이저 스캐닝 기술의 선두주자 하이클라우드.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Hi-Cloud |
| 인증: | ISO, others upon the requests |
| 모델 번호: | ARS-200 공수 라이다 시스템 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 운송 케이스 |
| 배달 시간: | 20-30 작업 일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 10 세트/월 |
| 측정 범위:: | 3~330m | 범위 정확도: | 15mm @150m |
|---|---|---|---|
| 시야:: | 60°~90°공중 모드 | 스캔 빈도:: | 10~100 스캔/초 |
| 각도 해상도:: | 0.001° | 무게:: | 2.5kg |
| 강조하다: | 330m 공수 라이다 시스템,2.5kg 공수 라이다 시스템,2.5kg 라이다 스캐닝 시스템 |
||

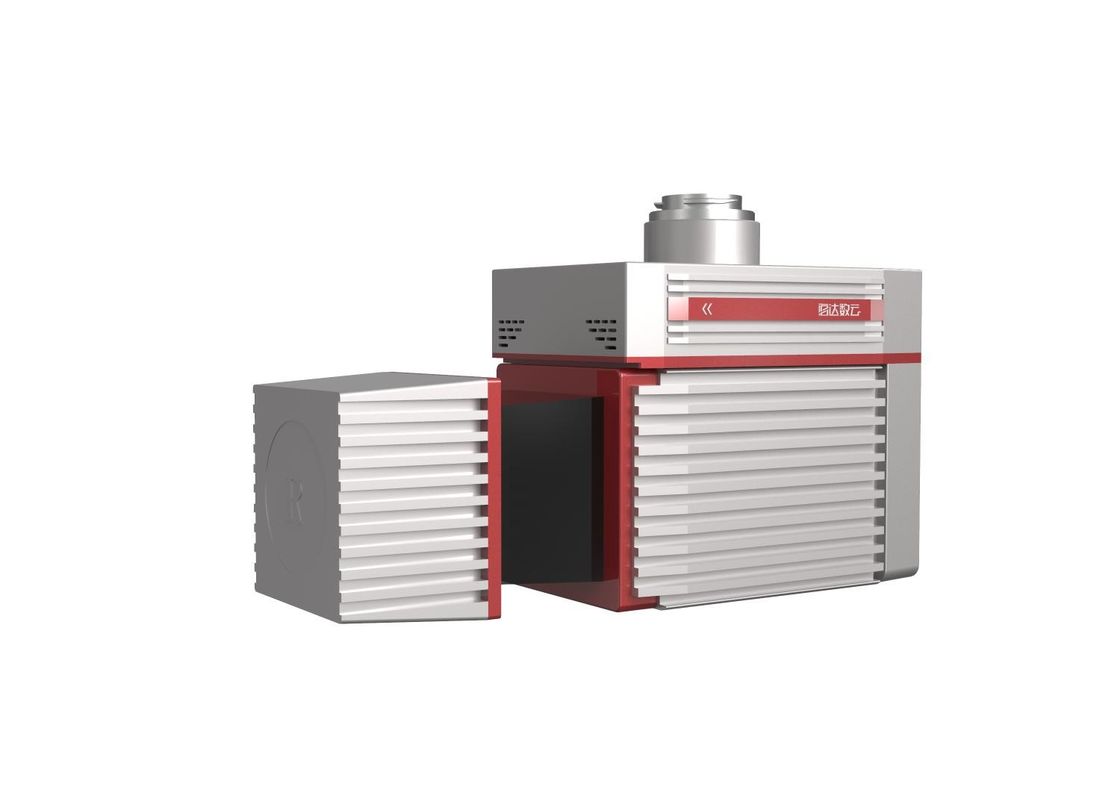

ARS-200 2.5kg 경량 통합 항공 LiDAR 시스템(330m 측정 범위 및 15mm @150m 범위 정확도)
ARS-200 경량 항공 LiDAR 시스템은 Hi-Cloud에서 개발 및 구축한 Riegl LiDAR 기반 시스템입니다. ARS-200 항공 LiDAR 시스템은 다중 로터 UAV 플랫폼을 캐리어로 사용하고 고정밀 레이저 스캐너, HD 카메라, GPS, IMU 및 기타 센서를 통합하고 3D 레이저 포인트 클라우드, 위치 및 자세 데이터 및 이미지 데이터를 독립적인 지적 재산권 시간 동기화 기술 및 통합 다중 센서 통합 기술 지원.
주요 특징:
사양
ARS200 공중 LiDAR 시스템
| 아이템 | 지시자 | 매개변수 |
| 시스템 성능 | 절대 정확도 |
수평 <5cm 세로 <5cm |
| 무게 | 2.5kg | |
| 저장 | 256GB SSD | |
| 작동 온도 | -10℃~+40℃ | |
| 스토리지 환경 | -20℃~+50℃ 습도 < 85% |
|
| 레이저 클래스 | 클래스1 (눈 안전) |
|
| 레이저 스캐너 | 최대 측정 범위 | 330m @80% 290m @60% |
| 최소 측정 범위 | 3m | |
| 범위 정확도 | 15mm @150m | |
| 반복 정확도 | 10mm @150m | |
| 최대유효 포인트 빈도 | 100000포인트/초 | |
| 수신된 에코의 최대 수 | 5 | |
| 시야(선택 가능) | 0~360° 60°~90°공중 모드 |
|
| 스캔 주파수(선택 가능) | 10~100 스캔/초 | |
| 각도 해상도 | 0.001° | |
| 포스 시스템 | 위치 정확도(후처리) | 수평 0.01m 표고 0.02m |
| 방향 정확도(후처리) | 방향 0.012° 피치/롤 0.005° |
|
| 카메라 시스템 | 카메라 해상도 | ≥24MP |
| 카메라 무게 | <500g |
프로젝트 개요: 프로젝트의 본선 길이는 약 8km입니다.조사지역은 주로 산악지형으로 평균고도 600m이다.하천은 조사 지역을 가로지르며 일부 지역의 고도 저하가 크다.조사지역의 식생은 대부분 상록활엽수림과 낮은 관목으로 우거져 있다.
프로젝트 요구 사항: 프로젝트의 주요 임무는 항공 LiDAR 조사 및 고속도로의 특정 섹션의 포인트 클라우드 처리입니다.포인트 클라우드 표고의 평균 제곱 오차는 15cm 미만이어야 합니다.
프로젝트의 어려움: 전통적인 측량 및 매핑 작업은 고속도로 교통 때문에 더 위험합니다.GNSS 수신기는 조사 지역의 울창한 초목과 큰 고도 저하로 인해 위성 신호를 수신하기 어렵습니다.
이 프로젝트에는 ARS-200 공중 LiDAR 시스템이 적용됩니다.궤적 계산, 포인트 클라우드 결합 및 기타 데이터 처리 프로세스 후 포인트 클라우드 결과는 다음과 같습니다.
