1500m 장거리 PM-1500 공중 LiDAR 시스템

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Hi-Cloud
인증:	ISO, others upon the requests
모델 번호:	PM-1500 공수 라이다 시스템

결제 및 배송 조건:

최소 주문 수량:	1
가격:	negotiable
포장 세부 사항:	운송 케이스
배달 시간:	20-30 작업 일
지불 조건:	티/티
공급 능력:	15 세트/월

상세 제품 설명

최대 측정 범위:	1500m@60% 반사율	레이저 스캐너 파장 대역 PRR 최대 측정 범위 범위 정확도:	5mm@50m
스캔 속도:	40-400 스캔/초	각도 해상도:	0.001°
시야:	75°	카메라 해상도:	42.4MP
웨이브 밴드:	근적외선(Class 1)	무게:	4.4kg
강조하다:	경량 Airborne LiDAR 시스템 , 1500m Airborne LiDAR 시스템 , 1500m uav 항공 매핑 시스템

4.4kg 경량 1500m 장거리 고집적 Airborne LiDAR 시스템 PM-1500, 정확도 5mm@50m

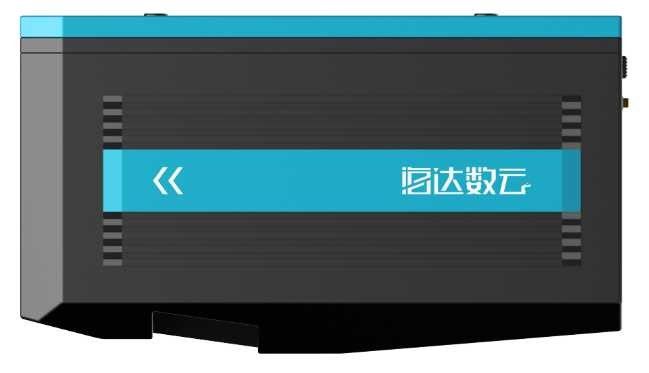

PM-1500 Airborne LiDAR System은 무한 하이클라우드 기술 유한회사가 독자적으로 개발한 고정밀 장거리 이동식 레이저 측정 시스템으로 멀티 로터 UAV, VTOL 고정익 UAV, 소형 항공기와 헬리콥터.빠르게 비행하는 모바일 플랫폼에서 지상의 고밀도 고정밀 레이저 포인트 클라우드 데이터를 얻을 수 있습니다.통합 고정밀 레이저 스캐너, 고정밀 POS(GPS, IMU) 및 기타 센서는 독립적인 지적 재산권의 시간 동기화 기술과 통합 다중 센서 통합 기술의 지원을 받아 3D 레이저 포인트 클라우드 및 POS 데이터를 동시에 얻을 수 있습니다. , DSM, DEM 및 DOM을 신속하게 생성하고 완전한 데이터 처리 및 애플리케이션 소프트웨어 세트를 통해 DLG 및 3D 모델을 생성합니다.

측량 등급 매핑, 디지털 3D 모델링, 지형 측량 및 매핑, 지적 측량, 교통 조사, 전력선 검사, 임업 조사, 재해 모니터링 및 기타 분야에서 널리 사용됩니다.

PM-1500의 세부 매개변수

아이템	지표	매개변수
레이저 스캐너	웨이브 밴드	근적외선(Class 1)
	홍보	100-2000Khz
	최대 측정 범위	1000m@20% 반사율
	최대 측정 범위	1500m@60% 반사율
	범위 정확도	5mm@50m
	각도 해상도	0.001°
	스캔 속도	40-400 스캔/초
	시야	75°
카메라	카메라 해상도	42.4MP
카메라	초점 거리	28mm
포스 시스템	위치 정확도(후처리)	수평 0.01m
	위치 정확도(후처리)	표고 0.02m
	방향 정확도(후처리)	방향 0.009°
	방향 정확도(후처리)	피치/롤 0.005°
시스템 성능	치수	293×165×164mm
	절대 정확도	수평 <5cm
	절대 정확도	수직 <5cm
	무게	4.4kg
	멀티 에코	4 번
	온도 및 습도	가동: -40℃~60℃, 습도 85%
	온도 및 습도	보관: -45℃~70℃, 습도 85%

PM-1500의 시스템 장점

1. PM-1500 공중 레이저 측정 시스템의 전체 구조가 혁신적으로 최적화되었습니다.레이저 스캐너, GPS, IMU 및 항공 측량 카메라 등과 같은 센서를 고도로 통합합니다. 가볍고 설치가 쉽습니다.VTOL 고정익 UAV, 멀티 로터 UAV 및 헬리콥터와 같은 다중 플랫폼에 적합합니다.

2. 시스템의 전체 무게는 4.4kg 미만입니다.비행기나 고속철도에 상관없이 한 사람이 쉽게 운반할 수 있습니다.UAV 및 기타 액세서리로 작업을 하러 나가더라도 일반 차량에 모두 탑재할 수 있어 매우 편리합니다.

3. 1500미터의 매우 긴 범위는 지형 변동이 큰 환경에서 작동 안전을 크게 보장합니다.동시에 초장거리 측정 시스템은 더 높은 비행 고도와 더 빠른 속도로 비행 플랫폼을 운반하고 더 넓은 비행 벨트를 설정하며 동시에 더 많은 포인트 클라우드 데이터를 수집할 수 있어 포인트 클라우드 획득 효율성이 크게 향상됩니다. .

4. 초당 최대 200만 포인트의 초고주파로 포인트 클라우드 데이터를 보다 정교하게 만들어 지표면의 좌표를 맞추는 것보다 측량 지역의 지형을 더 정확히 반영할 수 있습니다.또한, 고주파 LiDAR 장비에는 더 빠른 순항 속도의 UAV를 장착할 수 있으며, 동시에 더 많은 데이터를 얻을 수 있습니다.

5. 고정밀은 측량 및 매핑 분야의 핵심 요구 사항입니다.PM-1500 공중 레이저 측정 시스템의 범위 정확도는 5mm@50m에 도달할 수 있으며 시스템의 포괄적인 정확도는 5cm보다 우수하여 다양한 고정밀 응용 시나리오를 충족합니다.

6. PM-1500 공중 레이저 측정 시스템은 다중 에코 기술을 적용합니다.시스템의 레이저 스캐닝 센서는 레이저 펄스를 방출하여 식생 틈을 관통하고 지면에 도달하여 식생 아래의 지형 정보를 얻습니다.이 시스템은 최대 4개의 에코 신호를 얻을 수 있으며 나무를 뚫고 초목이 우거진 지역에서도 가장 실제적인 지표 정보를 피드백할 수 있습니다.

7. PM-1500은 Hi-Cloud가 독자적으로 개발한 차세대 고정밀 공중 LiDAR 주력 시스템입니다.그것은 장거리, 고점 주파수, 고정밀, 안정적인 전체 성능, 공정하고 관대 한 가격 및 매우 비용 효율적인 특성을 가지고 있습니다.

PM-1500의 실용화 프로젝트

1. 3D 도시 모델 프로젝트

개요: 조사 지역의 총 면적은 약 10 평방 킬로미터입니다.조사 영역에서 원본 레이저 포인트 클라우드와 사선 이미지를 획득하고 획득한 원본 데이터에 따라 3D 모델을 생성해야 합니다.

요구 사항: 항공 LiDAR 항공 측량 기술로 얻은 레이저 포인트 클라우드와 사선 카메라로 촬영한 디지털 이미지 데이터를 사용하여 DEM(Digital Elevation Model) 및 DOM(Digital Orthophoto Map)을 생성하고 지형 모델을 생성합니다.동시에 레이저 포인트 클라우드 데이터와 라인 드로잉을 기반으로 3D 모델을 생성합니다.

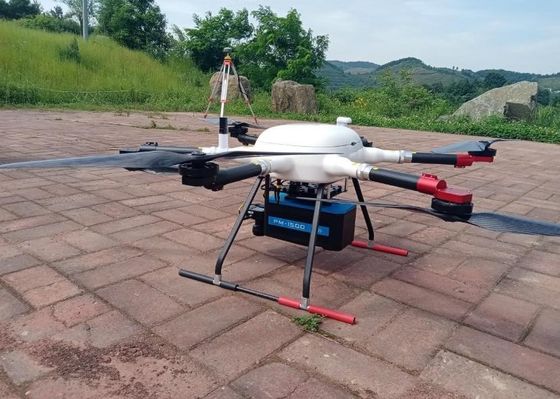

솔루션: 이 프로젝트는 측정을 위해 UAV에 탑재된 PM-1500 LiDAR를 채택합니다.이착륙 지점은 가능한 한 넓은 시야와 높은 고도에 위치해야 합니다.
