3D 레이저 스캐닝 기술의 선두주자 하이클라우드.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Hi-Cloud |
| 인증: | ISO, others upon the requests |
| 모델 번호: | PM-1500 고정밀 공중 LiDAR 시스템 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 운송 케이스 |
| 배달 시간: | 20-30 작업 일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 15 세트/월 |
| 웨이브 밴드: | 근적외선(Class 1) | 홍보: | 100-2000Khz |
|---|---|---|---|
| 범위: | 1500m@60% 반사율 | 범위 정확도: | 5mm@50m |
| 각도 해상도: | 0.001° | 시야: | 75° |
| 무게: | 4.4kg | 치수: | 293×165×164mm |
| 강조하다: | 드론 공수 레이저 스캐닝 라이더,100Khz 공수 레이저 스캐닝 라이더,드론용 공수 라이더 시스템 |
||

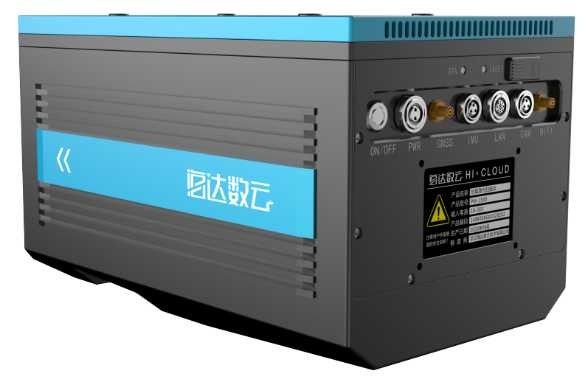

100-2000Khz PRR 1500m@60% 범위 5mm@50m 정확도 PM-1500 공중 LiDAR 시스템(0.001° 각도 분해능 75° FoV)
PM-1500 고정밀 공중 LiDAR 시스템은 무한 하이클라우드 기술 유한 회사의 차세대 핵심 기술 프레임워크를 기반으로 합니다.높은 포인트 주파수, 높은 스캔 주파수, 고정밀 및 긴밀하게 통합된 새로 출시된 공중 LiDAR입니다.시스템의 핵심 구성 요소는 Hi-Cloud에서 독자적으로 개발한 다중 에코 기술 기능이 있는 레이저 스캐너입니다.그것은 고정밀 관성 항법 모듈 및 항공 측량 카메라와 같은 모듈을 통합합니다.VTOL 고정익 UAV, 멀티로터 UAV, 헬리콥터 등 다양한 캐리어에 적합합니다.전문적인 후처리 소프트웨어와 결합된 "엔드 투 엔드" 솔루션은 문제를 해결하고 작업을 수행하기 위해 고객에게 제공됩니다.측량 등급 매핑, 지형 측량 및 매핑, 지적 측량, 교통 조사, 전력선 검사, 임업 조사, 재해 모니터링 및 기타 분야에서 널리 사용됩니다.
사양
PM1500 고정밀 공중 LiDAR 시스템
| 아이템 | 매개변수 | |
| 레이저 스캐너 | 레이저 파장 | 근적외선(Class 1) |
| 홍보 | 100-2000kHz | |
| 최대 측정 범위 |
1500m@60% 반사율 1000m@20% 반사율 |
|
| 범위 정확도 | 5mm@50m | |
| 각도 해상도 | 0.001° | |
| 스캔 속도 | 40-400스캔/초 | |
| 시야 | 75° | |
| 카메라 | 해결 | 4240만 화소 |
| 초점 거리 | 28mm | |
| POS(후처리) | 위치 정확도 | 수평 0.01m |
| 표고0.02m | ||
| 방향 정확도 | 방향 0.009° | |
| 피치/롤 0.005° | ||
| 시스템 성능 | 치수 | 293×165×164mm |
| 순수한 | 수평한 ≤5cm | |
| 정확성 | 수직 ≤5cm | |
| 무게 | 4.4kg | |
| 멀티 에코 기술 | 4 번 | |
| 온도/습도 | 작동: -40°C ~ 60°C 습도 85% |
|
| 보관: -45°C ~ 70°C 습도 85% |
||
시스템 장점
응용 프로젝트
1. 500kV DC 송전선로 점검
프로젝트의 검사 라인은 500kV DC 송전선로 부분으로 3개의 베이스 타워와 2개의 간격을 포함하며 총 길이는 약 0.8km입니다.
이 구간의 송전선로는 전기화되어 있으며, 기복이 심한 지형, 식생 범위, 풍부한 지형 유형, 타워 사이의 우수한 상호 가시성 및 도로가 타워 아래까지 도달할 수 있습니다.
프로젝트 요구 사항: 위험 지점 상태 분석/위험 지점 예측 분석/구성 요소 상태 정량 분석
PM-1500 고정밀 공중 LiDAR 시스템은 데이터 수집에 사용됩니다.DSM/DEM은 DLG 및 3D 모델 제작을 위해 빠르게 생성됩니다.
2. 지형 조사
조사 지역은 기복이 적고 최대 높이 차이가 20m인 주로 평평한 지형입니다.조사 지역에는 더 많은 초목과 인구 밀도가 높은 여러 지역이 있는 주요 도로가 있습니다.
정확도 요구 사항: 1) 포인트 밀도 요구 사항은 16pt/m²보다 좋습니다.2) 수평/수직 정확도 요구 사항: ≤5cm, 1:500 지형 측량 및 매핑 요구 사항 충족
프로젝트 어려움:
1) 복잡한 지형: 조사 지역은 초목이 빽빽하고 전통적인 측량 및 매핑으로는 조사 지역의 정확한 표고 데이터를 효율적으로 얻을 수 없습니다.
2) 빡빡한 시간: 조사 지역의 데이터 수집 및 결과 데이터 출력을 완료하는 데 3일이 소요됩니다.
3) 어려운 운송: 조사 지역의 도로 상황이 복잡하고 전통적인 측량 및 매핑 장비의 운송은 시간과 노력이 많이 듭니다.
4) 전염병: 마을에 많은 주민이 있고 전염병 기간 동안 엄격한 폐쇄 통제 관리로 인해 현장 데이터 수집에 특정 문제가 발생했습니다.
프로젝트에 투자된 주요 장비 및 장비는 Hi-Cloud PM-1500 공중 LiDAR 시스템, L150 다중 로터 UAV 플랫폼, Hi-Target IRTK2 수신기 및 도시 오프로드 차량입니다.
3. 3D 도시 모델 프로젝트
조사 지역의 총 면적은 약 10 평방 킬로미터입니다.조사 영역에서 원본 레이저 포인트 클라우드와 사선 이미지를 획득하고 획득한 원본 데이터에 따라 3D 모델을 생성해야 합니다.
항공 LiDAR 항공 측량 기술로 얻은 레이저 포인트 클라우드와 사선 카메라로 촬영한 디지털 영상 데이터를 이용하여 DEM(Digital Elevation Model)과 DOM(Digital Orthophoto Map)을 생성하고 지형 모델을 생성합니다.동시에 레이저 포인트 클라우드 데이터와 라인 드로잉을 기반으로 3D 모델을 생성합니다.
3D 모델을 통해 건물 높이를 구하고, 사선 이미지와 지상 사진을 통해 건물 정보를 구한 후 건물 정보 데이터베이스를 구축합니다.
이 프로젝트는 측정을 위해 UAV에 탑재된 PM-1500 LiDAR를 채택합니다.이착륙 지점은 가능한 한 넓은 시야와 높은 고도에 위치해야 합니다.
