4.5kg 다중 플랫폼 지형 UAV 매핑 시스템 ARS-1000L UAV 항공 측량

Name: 4.5kg 다중 플랫폼 지형 UAV 매핑 시스템 ARS-1000L UAV 항공 측량
Brand: Hi-Cloud
SKU: ARS-1000L UAV 매핑 시스템
Rating: 4.6 (125 reviews)

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Hi-Cloud
인증:	ISO, others upon the requests
모델 번호:	ARS-1000L UAV 매핑 시스템

결제 및 배송 조건:

최소 주문 수량:	1
가격:	negotiable
포장 세부 사항:	운송 케이스
배달 시간:	10일
지불 조건:	티/티
공급 능력:	10 세트/월

접촉

상세 제품 설명

무게:	4.5kg	저장:	1TB SSD
최대 범위:	1350m @60%	범위 정확도:	15mm @150m
시야(선택 가능):	60°~90° 공중 모드에서 0~330°	각도 해상도:	0.001°
작동 온도:	-10℃~+40℃	스토리지 환경:	-20℃~+50℃; -20℃~+50℃; Humidity < 85% 습도 < 85%
강조하다:	지형 UAV 매핑 시스템 , 항공 UAV 매핑 시스템 , 4.5kg UAV 항공 측량

높은 안전성 4.5kg 범위 1350m@60% 다중 플랫폼 UAV 매핑 시스템 15mm@150m 정확도의 ARS-1000L

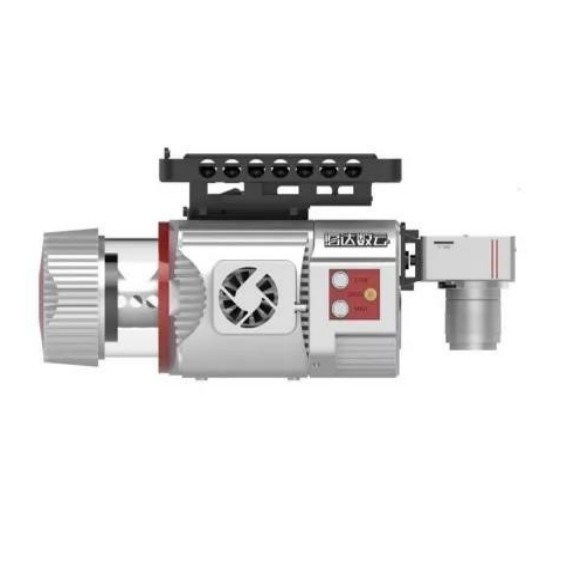

Riegl LiDAR를 기반으로 하는 UAV 매핑 시스템 ARS-1000L은 Hi-Cloud에서 개발 및 구축되었습니다.그것은 고정밀 레이저, 고화질 카메라, GPS, MEMS 관성 항법 및 저장 제어 장치의 모듈로 구성된 고도로 통합된 시스템입니다.강력한 성능, 가벼운 볼륨, 편리한 설치 및 간단한 조작의 장점으로 대다수의 사용자가 인식했으며 비상 매핑, 지형 매핑, 전력선 검사, 고속도로 측량, 해안 암초 조사, 굴착 및 채우기 볼륨에 널리 사용됩니다. 계산, 고고학 조사 및 매핑 및 기타 분야.

UAV 매핑 시스템 ARS-1000L의 사양

1. 시스템 성능

지시자	매개변수
절대 정확도	수평 <5cm 세로 <5cm
무게	4.5kg
저장	1TB SSD
입력 전압	20~30V
전력 소비	<75W
작동 온도	-10℃~+40℃
스토리지 환경	-20℃~+50℃ 습도 < 85%
레이저 클래스	클래스1 (눈 안전)

2. 레이저 스캐너

지시자	매개변수
최대 측정 범위	1350m @60%
최소 측정 범위	5m
범위 정확도	15mm @150m
반복 정확도	10mm @150m
최대유효 포인트 빈도	750000 포인트/초
조정용 레이저 기어	6단계
수신된 에코의 최대 수	4~15
시야(선택 가능)	0~330° 60°~90°공중 모드
스캔 주파수(선택 가능)	10~200 스캔/초
각도 해상도	0.001°

3. POS 시스템

지시자	매개변수
위치 정확도(후처리)	수평 0.01m 표고 0.02m
방향 정확도(후처리)	방향 0.010° 피치/롤 0.005°

4. 카메라 시스템

지시자	매개변수
카메라 해상도	≥42.4MP
카메라 무게	<500g

UAV 매핑 시스템 ARS-1000L의 특징

1. 시스템은 3D 레이저 스캐너, POS 모듈 및 팬을 하드웨어 아키텍처에 통합하여 시스템의 전체 성능과 안정성을 향상시킬 뿐만 아니라 볼륨을 극도로 압축하고 전체 무게는 4.5kg 미만입니다. .

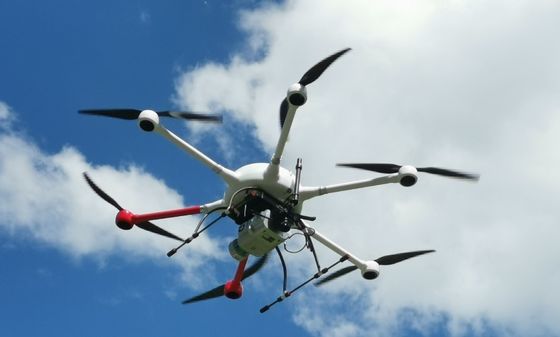

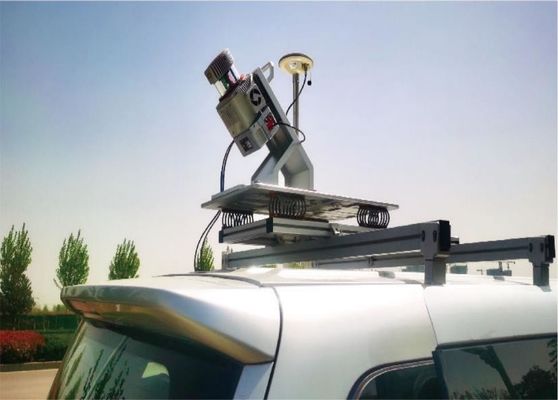

2. 시스템의 작은 부피와 무게로 인해 다양한 캐리어 플랫폼에서 잘 운반될 수 있습니다.주류 다중 로터 UAV 및 VTOL 고정 날개 UAV에 적합할 뿐만 아니라 작동을 위해 차량 및 배낭 플랫폼에 장착할 수도 있습니다.항공 모드, 차량 모드 또는 배낭 모드에 관계없이 시스템에는 해당 설치 펌웨어가 장착되어 있어 운영 현장에서의 신속한 설치 및 배포를 충족합니다.

3. 전체 시스템은 빠른 슬라이딩 구조 설계를 채택하고 랙과 시스템 사이에 간격이 없어 장비의 안정성과 신뢰성을 보장합니다.설치 중 나사가 필요하지 않아 현장 배치 시간이 단축됩니다.또한 이 시스템은 독점적인 경량 충돌 방지 보호 슬리브를 제공하여 장비를 물리적으로 보호하고 일부 가혹한 환경 및 비상 상황에서 장비에 대한 불필요한 손상을 줄입니다.또한 손실 방지 모듈은 선택 사항입니다.UAV를 분실한 후 장비 위치를 찾아 장비 검색을 용이하게 할 수도 있습니다.

4. LiDAR 시스템의 최대 사거리는 1350m이며, 지형 낙차가 큰 환경에서도 시스템이 정상적으로 작동할 수 있습니다.장거리 측정은 또한 장비의 획득 효율성을 향상시키고 동시에 더 많은 포인트 클라우드 데이터를 수집할 수 있습니다.

5. 시스템의 레이저 방출 주파수는 초당 750000 포인트입니다.포인트 빈도가 높을수록 조사 지역의 지형을 더 잘 반영하고 더 미세한 포인트 클라우드 데이터를 얻을 수 있습니다.또한 고주파 LiDAR 장비에는 더 빠른 순항 속도를 가진 UAV를 장착할 수 있다.동시에 더 많은 데이터를 얻을 수 있어 데이터 수집 효율성이 향상됩니다.

6. 시스템의 절대 정확도는 5cm보다 우수하여 대부분의 응용 시나리오의 요구 사항을 충족합니다.150m의 측정 범위에서 범위 정확도는 15mm보다 좋습니다.

UAV 매핑 시스템 ARS-1000L 실용화 프로젝트

산간지역 풍력발전단지 조사

개요

조사지역은 주로 산악지형이다.풍력발전단지 측량지역의 평균 고도가 높고, 측정지역 일부 지역의 고도강하가 300미터를 넘는다.전체 풍력 발전 단지의 면적은 약 12제곱킬로미터입니다.식생은 아열대 상록활엽수림으로 식생 피복율이 크고 종류도 다양하다.

어려움

조사 지역의 지형이 복잡하고 고도차가 크며 교통이 불편하고 기후 환경이 나쁩니다.조사지역에는 높이 100m가 넘는 풍력발전기가 여러 대 있어 경로 설계가 어렵다.시야가 심각하게 차단되어 이륙 지점을 찾기가 어렵습니다.

해결책

이 프로젝트는 ARS-1000L 공중 레이저 측정 시스템을 채택합니다.총 7번의 출격을 위해 전체 조사 지역에서 3개의 이착륙 지점을 선택합니다.
