3D 레이저 스캐닝 기술의 선두주자 하이클라우드.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Hi-Cloud |
| 인증: | ISO, others upon the requests |
| 모델 번호: | ARS-1000 항공 레이저 측정 시스템 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 운송 케이스 |
| 배달 시간: | 10일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 5 세트/월 |
| 무게: | 4.5kg | 범위: | 5m ~ 920m |
|---|---|---|---|
| 범위 정확도: | 15mm @150m | 시야(선택 가능): | 0~330°(60°~90°공중 모드) |
| 각도 해상도: | 0.001° | 입력 전압: | 20~30V |
| 전력 소비: | <75W | 레이저 클래스: | 클래스 1(눈 안전) |
| 강조하다: | 경량 UAV 매핑 시스템,고고학 UAV 매핑 시스템,uav 측량 및 매핑 시스템 |
||
920m@60% 범위 15mm@150m 범위 정확도 4.5kg ARS-1000 10~200 스캔/s 스캔 속도의 경량 UAV 매핑 시스템

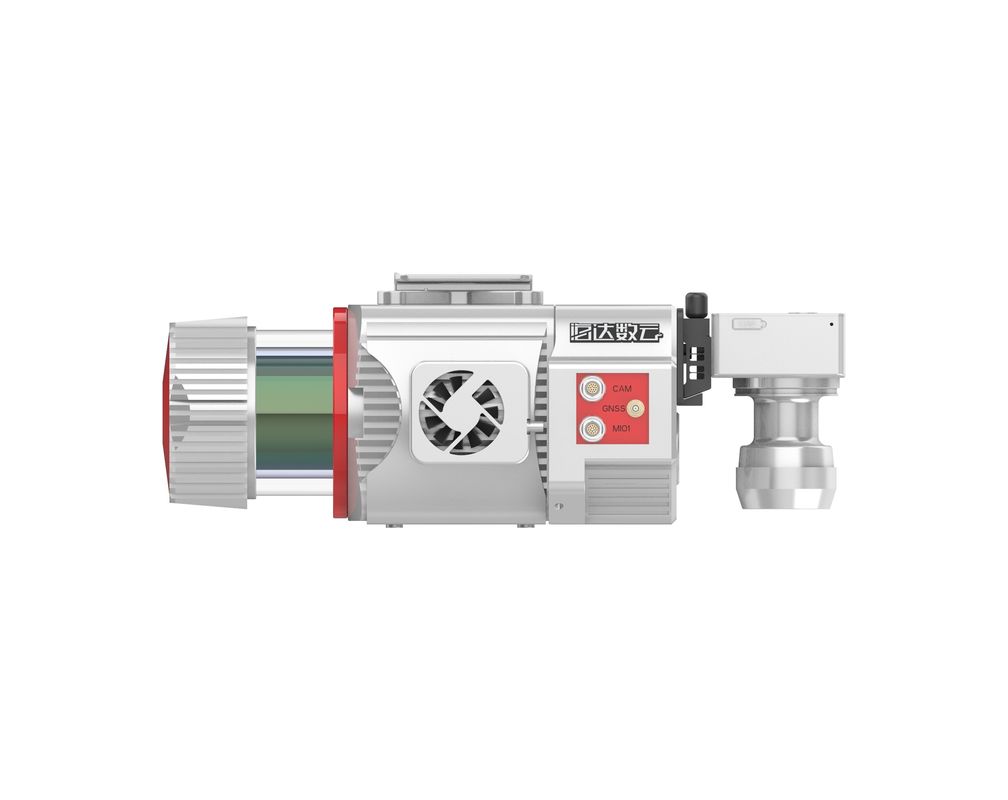

ARS-1000 경량 UAV 매핑 시스템은 Riegl LiDAR 기반 공중 LiDAR 시스템입니다.전체 시스템은 무한 하이 클라우드 기술 유한 회사에서 개발 및 구축했습니다.고정밀 레이저, 고화질 카메라, GPS, MEMS 관성 항법 및 저장 제어 장치와 같은 다양한 센서를 통합합니다.독립적인 지적 재산권의 시간 동기화 기술과 통합 다중 센서 통합 기술의 지원을 받아 3D 레이저 포인트 클라우드, POS 데이터 및 이미지 데이터를 동시에 얻을 수 있습니다.시스템은 경량, 편리한 운송 및 결과 처리의 고효율의 장점이 있습니다.비상 매핑, 지형 매핑, 전력선 검사, 고속도로 조사, 해안 암초 조사, 굴착 및 채우기 계산, 고고학 조사 및 매핑 및 기타 분야에서 널리 사용할 수 있습니다.
사양
ARS-1000 경량 UAV 매핑 시스템
| 아이템 | 매개변수 | ||
| 시스템 성능 | 절대 정확도 | ±5cm | |
| 무게 | 4.5kg | ||
| 작동 모드 | 항공/차량 탑재/배낭 | ||
| 레이저 스캐닝 유닛 | 레이저 분류 | 클래스 1 | |
| 최대측정 범위 | 920m@60% | ||
| 최대효과적인 스캔 속도 | 500,000포인트/초 | ||
| 데이터 업데이트 속도 | 200Hz | ||
| 시야 | 330° | ||
| 각도 해상도 | 0.001° | ||
| 멀티 에코 기능 | 사용 가능 | ||
| INS | 위치 정확도(후처리) | 수평의 | 0.01m |
| 높이 | 0.02m | ||
| 방향 정확도 | 0.010° | ||
| 피치/롤 정확도 | 0.005° | ||
특징
적용고속도로 측량 프로젝트
1.프로젝트 개요:
조사지역의 지형이 복잡하고 식생이 무성하며 고도차가 크다.총 길이가 약 60km인 두 개의 고속도로를 측정해야 합니다.
2. 프로젝트 요구 사항 및 어려움:
관련 표준, 기술 사양 및 절차에 따라 도로의 중앙선 양쪽에서 100미터(대역폭 200미터)의 수직 및 수평 단면 측정을 담당하고 출력 결과는 1에 따라야 합니다. :500 매핑 요구 사항.
높은 산, 거친 도로, 무성한 초목 및 고속도로의 밀집된 교통으로 인해 현장 조사 작업은 위험합니다.
3. 솔루션
프로젝트의 특정 상황에 따라 ARS-1000 경량 UAV 매핑 시스템을 채택하여 200m의 상대 고도에 따라 도로를 따라 비행 데이터를 수집합니다.
