3D 레이저 스캐닝 기술의 선두주자 하이클라우드.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Hi-Cloud |
| 인증: | ISO, others upon the requests |
| 모델 번호: | ARS-1000 UAV 매핑 시스템 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 운송 케이스 |
| 배달 시간: | 10일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 5 세트/월 |
| 측정 범위: | 5m ~ 920m | 정확성: | 15mm@150m |
|---|---|---|---|
| 작동 온도: | -10℃~+40℃ | 스토리지 환경: | -20℃~+50℃ ; -20℃~+50℃ ; Humidity < 85% 습도 < 85% |
| 시야(선택 가능): | 0~330° <60°~90°공중 모드> | 각도 해상도: | 0.001° |
| 레이저 클래스: | 클래스 1(눈 안전) | 무게: | 4.5kg |
| 강조하다: | 920m UAV 매핑 시스템,4.5kg UAV 매핑 시스템,4.5kg 드론 라이더 측량 |
||
920m 장거리 강력한 안정성 고집적 UAV 매핑 시스템 15mm@150m 정확도의 ARS-1000

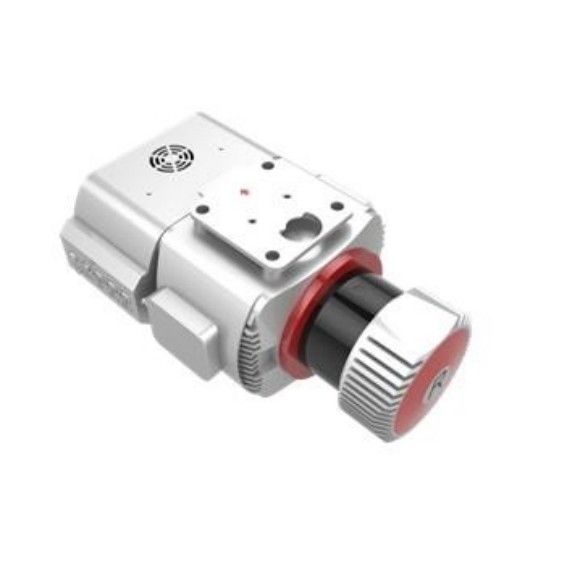

ARS-1000 UAV 매핑 시스템은 Riegl LiDAR 기반 시스템입니다.그것은 무한 하이 클라우드 기술 유한 회사에 의해 개발 및 구축되었습니다. 시스템은 고정밀 레이저, 고화질 카메라, GPS, MEMS 관성 항법 및 저장 제어 장치 등과 같은 다양한 센서를 통합합니다. 동시에 3D 레이저를 얻을 수 있습니다. 포인트 클라우드, POS 데이터 및 이미지 데이터.
DSM, DEM, DOM, DLG는 탑재된 데이터 처리 및 응용 소프트웨어를 통해 빠르게 생성할 수 있습니다.경량, 편리한 운송 및 높은 결과 처리 효율의 장점으로 시스템은 비상 매핑, 지형 매핑, 전력선 검사, 고속도로 측량, 굴착 및 충전량 계산, 해안 암초 측량과 같은 다양한 응용 분야에서 널리 사용됩니다. , 고고학 조사 및 매핑 등.
ARS-1000 UAV 매핑 시스템의 주요 기능
1. 통합.ARS-1000 UAV 매핑 시스템은 3D 레이저 스캐닝 센서, 관성 항법 시스템 및 GPS를 통합 하드웨어 플랫폼 아키텍처에 통합합니다.부피와 무게가 작아 장비를 쉽게 운반하고 설치할 수 있습니다.
2. 강한 안정성.임베디드 통합 플랫폼은 시스템을 더욱 강력하고 안정적으로 만들고 시스템 정확도를 향상시킵니다.
3. 실시간 모니터링.시스템에는 장거리 및 고속 데이터 전송 라디오 방송국이 장착되어 있습니다.시스템의 작동 상태를 원격으로 모니터링하여 운영자가 언제든지 작동 상황을 파악할 수 있습니다.
4. 긴 측정 범위.지상 물체의 반사율이 60%인 조건에서 장비의 최대 측정 범위는 920m입니다.

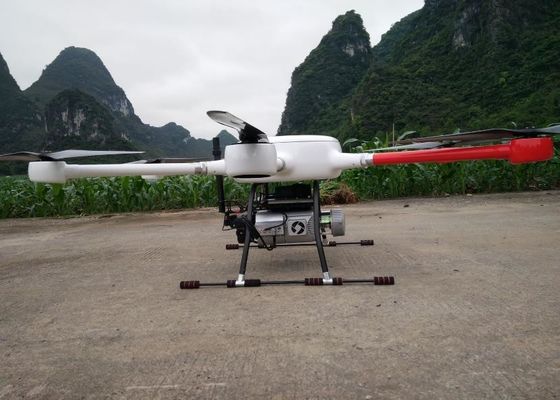

5. 다중 플랫폼.더 작은 볼륨과 통합 통합으로 인해 시스템은 다중 로터 UAV, VTOL 고정 날개 UAV와 같은 다양한 캐리어 플랫폼에 적응할 수 있으며 차량 탑재 및 배낭 모드와 같은 다양한 작동 모드에도 적응할 수 있습니다.
ARS-1000 UAV 매핑 시스템 사양
1. 시스템 성능
| 절대 정확도 |
수평 <5cm 세로 <5cm |
| 무게 | 4.5kg |
| 저장 | 1TB SSD |
| 입력 전압 | 20~30V |
| 전력 소비 | <75W |
| 작동 온도 | -10℃~+40℃ |
| 스토리지 환경 | -20℃~+50℃ 습도 < 85% |
| 레이저 클래스 | 클래스1 (눈 안전) |
2. 레이저 스캐너
| 최대 측정 범위 | 920m @60% |
| 최소 측정 범위 | 5m |
| 범위 정확도 | 15mm @150m |
| 반복 정확도 | 10mm @150m |
| 최대유효 포인트 빈도 | 500000 포인트/초 |
| 조정용 레이저 기어 | 6단계 |
| 수신된 에코의 최대 수 | 4~15 |
| 시야(선택 가능) | 0~330° 60°~90°공중 모드 |
| 스캔 주파수(선택 가능) | 10~200 스캔/초 |
| 각도 해상도 | 0.001° |
3. POS 시스템
| 위치 정확도(후처리) | 수평 0.01m 표고 0.02m |
| 방향 정확도(후처리) | 방향 0.010° 피치/롤 0.005° |
| 카메라 해상도 | ≥42.4MP |
| 카메라 무게 | <500g |
ARS-1000 UAV 매핑 시스템 적용
고속도로 측량 프로젝트
개요:
조사지역의 지형이 복잡하고 식생이 무성하며 고도차가 크다.총 길이가 약 60km인 두 개의 고속도로를 측정해야 합니다.
요구 사항:
관련 표준, 기술 사양 및 절차에 따라 도로의 중앙선 양쪽에서 100미터(대역폭 200미터)의 수직 및 수평 단면 측정을 담당하고 출력 결과는 1에 따라야 합니다. :500 매핑 요구 사항.
어려움:
높은 산, 거친 도로, 무성한 초목 및 고속도로의 밀집된 교통으로 인해 현장 조사 작업은 위험합니다.
해결책:
프로젝트의 특정 상황에 따라 ARS-1000 시스템을 채택하여 상대 고도 200m에 따라 도로를 따라 비행 데이터를 수집합니다.
