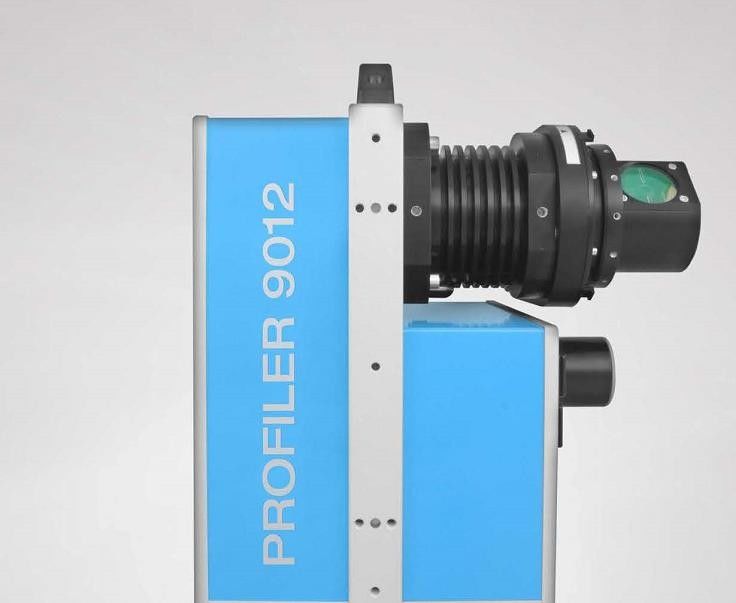

119m 범위 2D 레이저 프로파일러 Z+F 프로파일러 9012 635nm 파장

Z+F 2D 레이저 프로파일러 9012는 위상 기반 레이저 거리 측정 모드를 채택합니다.일반 펄스 레이저 스캐너와 비교하여 가장 큰 장점은 높은 측정 정확도입니다.Z+F 2D 레이저 프로파일러 9012의 범위 정확도는 0.9mm@50m에 도달할 수 있으며 시스템 정확도는 5cm@100m에 도달할 수 있습니다.높은 포인트 인식률과 높은 측정 정확도로 엄격한 고정밀 측정 목적의 요구를 충족할 수 있습니다.

2. 고주파

Z+F 2D 레이저 프로파일러 9012의 고급 산업 디자인 덕분에 레이저 방출 주파수는 최대 101만 포인트/초이고 스캔 속도는 최대 200프로파일/초입니다.초고점 주파수는 더 높은 점 구름 밀도를 가져오므로 풍부한 대상 세부 정보를 더 잘 얻을 수 있습니다.

Z+F 2D 레이저 프로파일러 9012의 응용 분야

Z+F 2D 레이저 프로파일러 9012는 위성 위치 확인 모듈, 관성 항법 모듈, 주행 거리계, 360° 파노라마 카메라, 조립 제어 모듈 및 고성능 컴퓨터와 통합되어 HiScan-Z 고정밀 차량 탑재 3D LiDAR 모바일 매핑 시스템을 형성할 수 있습니다.현재이 시스템은 기본 지형 매핑, 주제별 도시 조사, 교통 조사 및 설계, 스트리트 뷰, 3D 디지털 도시 등에 널리 사용됩니다.

1. 기본 지형 측량 및 매핑

HiScan-Z 고정밀 3D LiDAR 모바일 매핑 시스템은 지정된 지역의 모든 지리적 요소를 신속하게 수집할 수 있으며 획득한 고정밀 데이터는 1:500 지형도의 정확도 요구 사항을 충족할 수 있습니다.사무실 데이터 처리 소프트웨어를 통해 지도 제작을 신속하게 수행할 수 있으며 대규모 기본 지형도 측량, 도시 지형 조사 및 업데이트, 도시 고정밀 DEM 업데이트 등의 응용 분야에서 널리 사용할 수 있습니다.

2. 도시구성요소 조사

도시 관리의 도시 구성 요소 및 기타 요소의 신속한 획득 및 적용에 대한 요구 사항에 따라 HiScan-Z 고정밀 3D LiDAR 모바일 매핑 시스템은 도로 양쪽에 있는 대상 기능의 3D 좌표 정보를 정확하고 빠르게 신속하게 수집할 수 있습니다. 도시의 도시, 도시 관리 구성 요소, 교통 표지, 옥외 광고 및 기타 기능을 추출 및 수집하고 추출 및 수집 된 결과를 게시 및 적용하며 기존 디지털 도시 관리 시스템과 원활하게 연결될 수 있으며 다음과 같은 도시 관리 응용 분야에 적용 할 수 있습니다. 디지털 도시 관리로.

3. 도시조경 종합조사

HiScan-Z 고정밀 3D LiDAR 모바일 매핑 시스템은 도로 양쪽에 있는 정원 나무의 3D 포인트 클라우드 데이터를 빠르게 수집할 수 있습니다.정원 조사 소프트웨어를 통해 나무 위치, 직경, 나무 높이, 크라운 너비 등과 같은 기하학적 정보를 반자동으로 추출할 수 있습니다.동시에 파노라마 이미지와 결합하여 수목 유형 및 기타 속성의 입력을 실현할 수 있습니다.

4. 고속도로 측량 및 지능형 교통

HiScan-Z 고정밀 3D LiDAR 모바일 매핑 시스템은 빠른 이동 과정에서 도로와 양측의 3D 레이저 포인트 클라우드를 수집하고 도로 수직 및 수평 단면, 스트립 지형도 및 교통 주제 공간 지리 정보 데이터를 신속하게 생성할 수 있습니다.도로 재건 및 확장 엔지니어링 조사, 도로 중대형 수리 매핑, 고속도로 스트립 지형도 매핑, 교량 및 도로 준공 조사, 도로 자산 조사 및 데이터베이스 구축, 도로 3D 모델링 및 기타 응용 분야에서 널리 사용할 수 있습니다. .

5. 디지털 3D 도시

HiScan-Z 고정밀 3D LiDAR 모바일 매핑 시스템은 도시 기본 데이터를 신속하게 스캔 및 획득하고 장면의 3D 공간 포인트 클라우드 데이터, 해당 고화질 텍스처 이미지 및 파노라마 이미지를 직접 얻을 수 있으며 모델 데이터를 통해 3D 데이터 모델을 신속하게 얻을 수 있습니다. 도시 지리 정보 공유 서비스, 도시 계획, 건물 관리, 스마트 커뮤니티, 스마트 홈 및 기타 분야에서 널리 사용될 수 있는 융합 기술.
