1000년 - 1500 밀리미터 길이 조사 디지털 로깅 시스템

JHD-2D 로깅 시스템의 밀리미터 지름과 1000~1500mm 길이가 검사한 Φ40과 Φ50

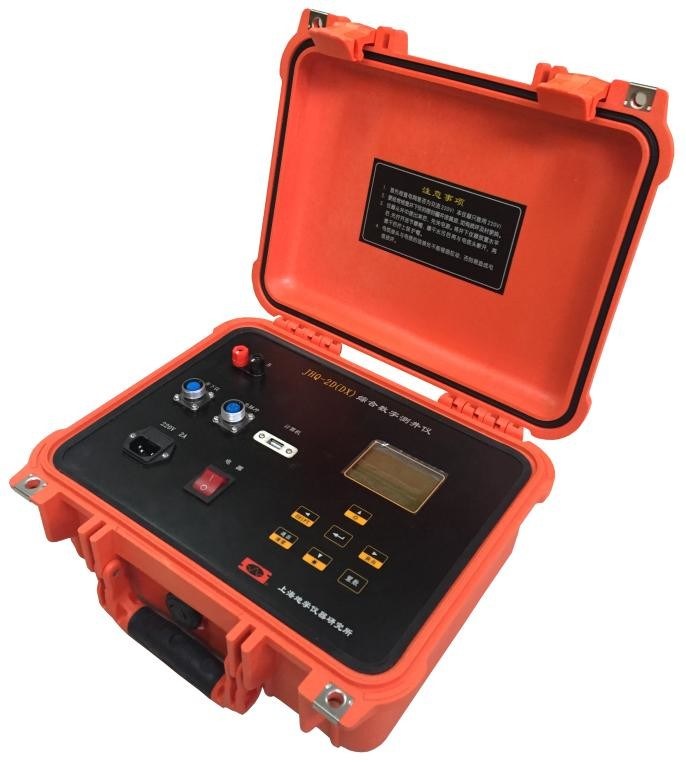

JHQ - 2D는 특별히 필드 워크의 편의를 위해 설계된 디지털 로깅 시스템이며, 그것이 파이프와 로그의 다양한 종류와 연결할 수 있습니다. 이 시스템이 일련의 진보 기술을 사용하기 때문에, 다양한 종류의 로깅 탐사선을 제어하여 한 지상 기반 기기로의 무거운 로깅 탐사선을 제어하여 한 지상 기반 기기의 사용을 향상시킨다고, 그것은 또한 깊은 측정, 전원 공급기와 기타를 포함합니다. 악기는 경량과 단순한 유지 관리를 가지고 있으며, 그것이 튜브형에 연결될 수 있으며, 그것이 아세이스마틱, 온도 저항성, 방습이고 높은 신뢰도일 수 있습니다.

기술

JHQ - 2D 통합된 디지털 제어 로깅 시스템은 로깅하는 디지털의 새로운 세대이고 디지털 벌목 장비의 연구 개발의 생산과 성공적 경험에서 20년 이상을 요약하는 것에 기초가 된 이퀘아이피먼트.은 작은 디지털 로깅 기술의 개발의 국제적 새로운 트렌드를 따르고, 중국의 국민 여건과 결합합니다. 장비의 이 세트는 다른 유사 제품 위에서 하기 장점을 가집니다 :

(1) 측정 파라미터는 크고 범위가 넓습니다.

(2) 신뢰성은 높고 평균 무고장 시간 (MTBF)가 깁니다.

(3) 가지고 다닐 수 있고 모바일 교통에게 편리합니다.

(4) 작동과 유지는 단순합니다.

이러한 장점은 그 디자인을 있고 개발은 다르 국제 시장에 장점과 완전히 산업의 바리오우트스 필요성을 고려하는 것고 경쟁력을 고려하는 것 이라고 열중하기 때문에 주요 부분은 추론합니다. JHQ - 2D 시스템은 큰 비용 효율적인 것과 함께, 금속 원광과 석탄, 유전, 방사능에 의하, 수문학과 다양한 사용자의 요구의 타지역으로 덮이는 20 종류 매개 변수 보다 측정할 수 있습니다.

특징과 혜택

1. 표준화와 모듈성

JHQ - 2D 통합된 디지털 제어 로깅 시스템, 양쪽 하드웨어와 소프트웨어, 어떤 문제 탐사선 또는 회양목, 신호 측정 또는 신호 전송에서 평준화와 모듈화 설계 개념을 채택하지는 않았습니다. 표준화와 모듈성 상품의 혜택은 상품의 일관성, 유지 보수성과 신뢰성을 뛰어나게 잘합니다. 작동하고 유지하는 것은 편리합니다. 액세서리는 100 퍼센트 범용성이고, 언제든지 확대될 수 있습니다.

2. 완전히 지하 디지털과 측정의 신호 전송

지하 탐침으로부터의 모든 신호는 자동 예금기에 의해 전환되고 인코딩된 후 완전히 보내집니다. 지하 탐침은 양방향 도로 통신입니다. 디지털 코드 전송 측정은 매우 앤티-재밍 능력을 향상시키고 시스템 자체가 신호 전송의 품질을 보증하는 오류 코드를 보정할 수 있습니다.

3. 오버르셈플링 기술이 대부분의 형성 정보를 획득합니다

JHQ-2D 시스템은 형성 정보의 수집을 위한 샘플링 방법을 이용합니다. 검층 속도의 감소로 증가하고, 공간 해상도를 강화하고 유용한 정보를 지키면서, 오버르셈플링 양은 샘플링 위에서 수자 여파에 대한 필요를 보증합니다.

4. 고압과 지하 탐침의 작은 사이즈

JHQ - 거의 2D 탐침은 지름 Φ40이고 Φ50 밀리미터, 키 1000~1500mm 몸집의 출현입니다. 탐침은 스테인레스 강으로 만들어집니다. 20~40 MPa 수압에 대한 저항력, 70 ~ 90 Ｃ의 온도. 특별 명령은 60 MPa 수압 저항, 온도 120 Ｃ 저항력일 수 있습니다.

매개 변수

1. 환경의 사용 :전원 공급기 : 220V, 50 Hz ;환경 온도를 사용하는 것 : -20C ~ 45C ;환경 습도를 사용하는 것 : 90% 또는 그 이하 (45C)

2. 깊이 측정 시스템 :깊이 측정 범위 : 0 ~ 9999.99 Ｍ ;깊이 분해능 : 0.28 밀리미터 ;속도 측정 범위 : 0 ~ 9999m/h ;깊은 광학 펄스 신호 : 미터 당 3600개 펄스

3. 신호 전송 시스템 : 하부 홀 출력 신호 : 바이폴라 코딩 ;컴퓨터와의 통신 : RS232 또는 USB ;지하 신호 검출 수준 : 플러스 마이너스 0.5 Ｖ ~는 12V를 더하거나 뺄셈합니다

4. 그래프의 깊이를 알아냅니다 ; 1:10; 1:50. 1:100. 1:0; 1:50. 1:100. 1:0; 1:50. 1:100. 1:0; 1, 50, 0, 기타 등등.

5. 묘화 정밀도 :밀리미터 (곡선) 당 8 점 ;평방 밀리미터 (화상법) 당 64 화소
