3D 레이저 스캐닝 기술의 선두주자 하이클라우드.
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Hi-Cloud |
| 인증: | ISO, others upon the requests |
| 모델 번호: | PM-1500 LiDAR 모바일 매핑 시스템 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 운송 케이스 |
| 배달 시간: | 20-30 작업 일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 15 세트/월 |
| 웨이브 밴드: | 근적외선(Class 1) | 홍보: | 100-2000Khz |
|---|---|---|---|
| 측정 범위: | 1500m@60% | 범위 정확도: | 5mm @50m |
| 각도 해상도: | 0.001° | 시야: | 75° |
| 멀티 에코: | 4 번 | 작동 온도: | -40℃~60℃ |
| 강조하다: | 4.4Kg LiDAR 모바일 매핑 시스템,1500m LiDAR 모바일 매핑 시스템,1500m mms 모바일 매핑 시스템 |
||
5mm@50m 고정밀 4.4kg LiDAR 모바일 매핑 시스템 PM-1500, 장거리 1500m, 주파수 2백만 포인트/s
PM-1500 LiDAR 모바일 매핑 시스템은 무한 Hi-Cloud Technology Co., Ltd.가 독자적으로 개발한 고정밀, 고주파 및 장거리 모바일 레이저 측정 시스템입니다. 고정밀 관성 항법 모듈과 항공 측량 카메라를 통합합니다.시스템의 핵심 구성 요소는 다중 에코 기술 기능이 있는 레이저 스캐너입니다.3D 레이저 포인트 클라우드 및 POS 데이터를 동시에 얻고 DSM, DEM 및 DOM을 빠르게 생성하고 완전한 데이터 처리 및 응용 소프트웨어 세트를 통해 DLG 및 3D 모델을 생성할 수 있습니다.

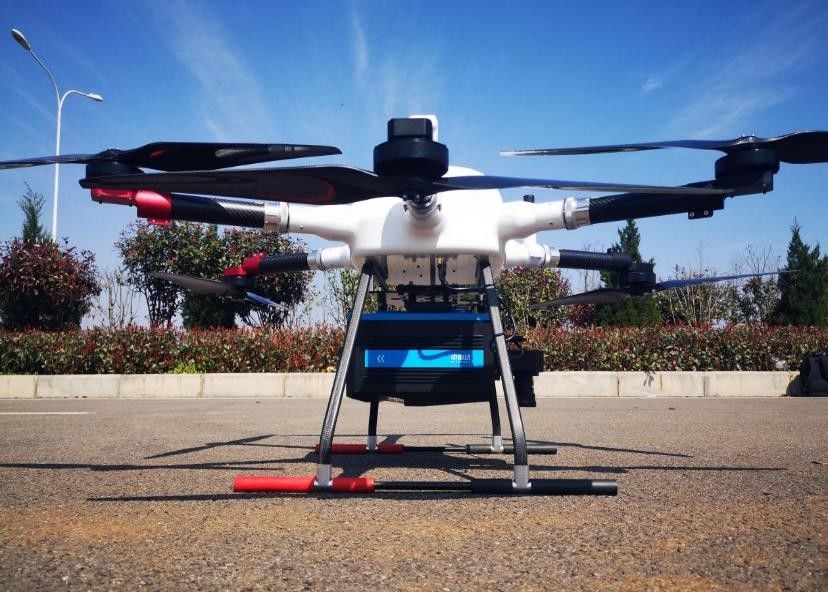

PM-1500 시스템은 멀티 로터 UAV, VTOL 고정익 UAV, 소형 항공기 및 헬리콥터에 적용하여 고속 비행 모바일 플랫폼에서 지상의 고밀도 레이저 포인트 클라우드 데이터를 얻을 수 있습니다. 전문 후처리 소프트웨어와 결합하여, 통합 솔루션을 제공할 예정입니다.새로운 기본 측량 및 매핑, 디지털 3D 모델링, 지형 측량 및 매핑, 지적 측량, 교통 측량, 전력선 검사, 임업 조사, 재해 모니터링 및 기타 분야에서 널리 사용됩니다.
PM-1500 LiDAR 모바일 매핑 시스템의 주요 기능
PM-1500 LiDAR 모바일 매핑 시스템의 주요 매개변수
1. 레이저 스캐너
| 웨이브 밴드 | 근적외선(Class 1) |
| 홍보 | 100-2000Khz |
| 최대 측정 범위 | 1000m@20% 반사율 |
| 1500m@60% 반사율 | |
| 범위 정확도 | 5mm@50m |
| 각도 해상도 | 0.001° |
| 스캔 속도 | 40-400 스캔/초 |
| 시야 | 75° |
2. 카메라 시스템
| 카메라 해상도 | 42.4MP |
| 초점 거리 | 28mm |
3. POS 시스템
| 위치 정확도(후처리) | 수평 0.01m |
| 표고 0.02m | |
| 방향 정확도(후처리) | 방향 0.009° |
| 피치/롤 0.005° |
4. 시스템 성능
| 치수 | 293×165×164mm |
| 절대 정확도 | 수평 <5cm |
| 수직 <5cm | |
| 무게 | 4.4kg |
|
멀티 에코 |
4 번 |
| 온도 및 습도 | 가동: -40℃~60℃, 습도 85% |
| 보관: -45℃~70℃, 습도 85% |
PM-1500 LiDAR 모바일 매핑 시스템의 응용 프로젝트
1. 지형조사사업
조사 지역은 기복이 적고 최대 높이 차이가 20m인 주로 평평한 지형입니다.조사 지역에는 더 많은 초목과 인구 밀도가 높은 여러 지역이 있는 주요 도로가 있습니다.
정확도 요구 사항: 포인트 밀도 요구 사항은 16pt/m²보다 우수합니다.수평/수직 정확도 요구 사항: ≤5cm, 1:500 지형 측량 및 매핑 요구 사항 충족
2. 500kV DC 송전선로 사업의 점검
프로젝트의 검사 라인은 500kV DC 송전선로 부분으로 3개의 베이스 타워와 2개의 간격을 포함하며 총 길이는 약 0.8km입니다.
요구사항: 위험점 상태 분석/위험점 예측 분석/구성 요소 상태 정량 분석
3. 3D 도시 모델 프로젝트
조사 지역의 총 면적은 약 10 평방 킬로미터입니다.조사 영역에서 원본 레이저 포인트 클라우드와 사선 이미지를 획득하고 획득한 원본 데이터에 따라 3D 모델을 생성해야 합니다.
항공 LiDAR 항공 측량 기술로 얻은 레이저 포인트 클라우드와 사선 카메라로 촬영한 디지털 영상 데이터를 이용하여 DEM(Digital Elevation Model)과 DOM(Digital Orthophoto Map)을 생성하고 지형 모델을 생성합니다.동시에 레이저 포인트 클라우드 데이터와 라인 드로잉을 기반으로 3D 모델을 생성합니다.3D 모델을 통해 건물 높이를 구하고, 사선 이미지와 지상 사진을 통해 건물 정보를 구한 후 건물 정보 데이터베이스를 구축합니다.
